变频器的开关量控制线

    启动、点动、多挡速控制等的控制线，都是开关量控制线。一般来说，模拟量控制线的接线原则也都适用于开关量控制线。低压数字信号采用双层屏蔽电线，也可以采用单层屏蔽的或无屏蔽的绞线；频率信号则只能采用屏蔽线，如图4-25所示。由于开关量的抗干扰能力较强，所以在距离不远时，允许不使用屏蔽线，但同一信号的两根线必须互相绞在一起，以抑制干扰信号。如果操作指令来自远方，需要的控制线路配线较长时，可采用中间继电器控制。

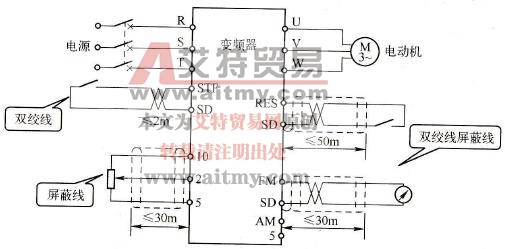

    图4-25    屏蔽线的使用

    艾特贸易小编提示：

    模拟量信号、开关量信号应采用不同的电线分开走线。
