变频器的模拟量控制线

    模拟量控制线主要包括输入侧的给定信号线和反馈信号线，以及输出侧的频率信号线和电流信号线。控制电路的抗干扰能力较差，因此必须采用屏蔽线（如图4-22所示）。屏蔽层靠近变频器的一端应接控制电路的公共端(COM)，但不要接到变频器的地端(E)或大地，屏蔽层的另一端应该悬空，如图4-23所示。布线时还应该遵守以下原则：

    图4-22    屏蔽线

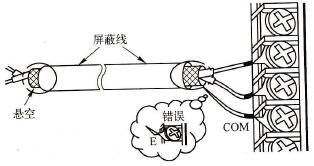

    图4-23    屏蔽线的接法

   (1)尽量离开主电路100mm以上，更不允许主控电路捆绑或放在同一配线槽内，如图4-24所示。

   (2)尽量不和主电路交叉，必须交叉寸，应采取垂直交叉的方式。

   (3)模拟量信号线一般耍求采用双绞双屏蔽电线。

    图4-24    主、控电路的错误布线
