变频器的电气安装安全要求

    a)电气基本接线（见图12-1），电气原理图（见图12-2），主电路端子功能（见表12-1）。

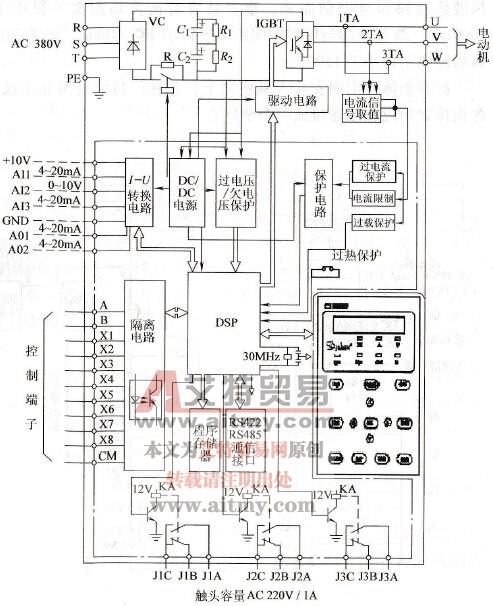

    图12-2    主电路原理图

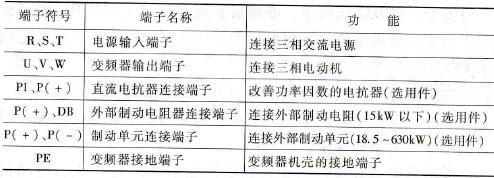

    表12-1    主电路端子功能

   1)主电路接线：接线前先确认输入电源的电压等级符合主电源电压等级，经确认输入电源的电压等级符合后并处于安全断开的情况下，并选用与变频器额定电流相对应容量电流的导线，才能进行下面的操作。

    ①主电路电源输入端子(R、S、T)经由用户配置的接触器及断路器和电源连接，无需考虑相序。

    ②变频器输出端子(U、V、W)接至三相电动机上，当旋转方向与设定不一致时，请调换U、V、W三相中的任意两相。

    ③变频器的[ P1、P(+)]端子是连接DC电抗器的端子，出厂时连接了短接片。对于30kW以上的变频器，需配置DC电抗器时，请卸掉短接片后连接。

    ④变频器的[P(+)、DB]端子是连接制动电阻的端子。对于15kW以下机型，需要快速制动时，则需要外部制动电阻，并将制动电阻连接于[P(+)、DB]端子上。制动电阻配线长度应在5m以内，且用绞线。

    ⑤变频器的P(+)和P(-)端子是连接制动单元的端子。对于18. 5kW以上机型，需要快速制动时，则需同时配制动单元和制动电阻，制动单元(DB)上的P(+)和P(-)连接在变频器的P(+)和P(-)上，制动电阻器连接在制动单元(DB)的P(+)和DB上。制动电阻器配线长度应在5m以下，且用绞线。若不用变频器P(+)和P(-)端子，则使其开路。如果短路或直接接入制动电阻，则会损坏变频器，务必注意。

    ⑥变频器接地端子PE：根据安全规则，为了变频器安全和人身安全，以及降低噪声，变频器必须接地。接地电阻应小于或等于国家标准规定值，且用较粗的短线接到变频器的专用接地端子PE上。
