变频器的机械安装安全要求

    1)环境具体要求  为了变频器能长期稳定和可靠地运行，对变频器的安装环境作如下具体要求：

    最低温度-10℃，最高环境温度40℃，工作环境温度的变化应不大于5℃/h。如果环境温度超过允许值，应考虑配备相应的空调设备。

    安装高度一般要小于海拔1000m。若安装高度超过1000m时，设备需降额使用；或采取增加通风的措施。

    在环境温度20℃条件下，相对湿度要求小于90%，相对湿度的变化率每小时不超过5%，避免凝露。

    不要将变频器安装在有较多灰尘、腐蚀或爆炸性气体、导电粉尘等空气污染的环境里。

   2)设备外形尺寸及柜体安装  变频器设备安装时，考虑通风散热及操作空间的需要，整套装置背面离墙距离不得小于1000mm，装置顶部与屋顶空间距离不得小于1000mm，装置正面离墙距离不得小于1500mm。

    所有柜体应牢固安装于基座之上，并和厂房大地可靠连接。各柜体之间应相互连接成一个整体。

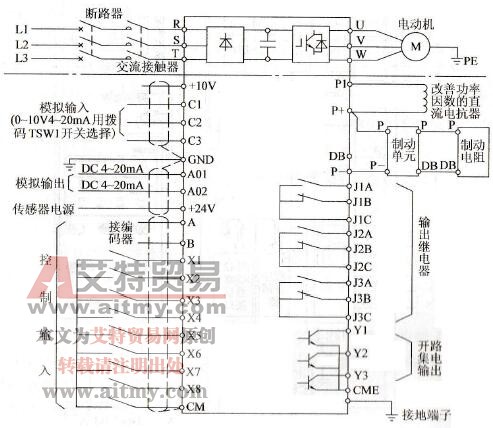

    图12-1    基本接线图

    注：图中点划线以上的设备均为选配。

    安装过程中，要防止变频器受到撞击和振动，所有柜体不得倒置，倾斜角度不得超过30°。
