变频器的浪涌电压吸收电路

    接触器、电磁继电器的线圈及其他各类电磁铁的线圈都具有很大的电感。在接通和断开的瞬间，由于电流的突变，它们会产生很高的感应电动势，所以在电路内部会形成峰值很高的浪涌电压，导致内部控制电路误动作。因此，在所有电感线圈的两端都必须接入浪涌电压吸收电路。多数情况下，可采用阻容吸收电路，如图4-27 (a)所示；在直流电路的电感线圈中，电可只用一个二极管，如图4-27 (b)所示。

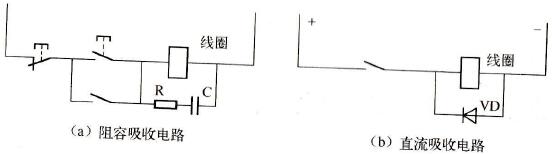

    图4-27    浪涌电压吸收电路

    注意事项：

    合理布线能够在很大程度上削弱干扰信号的强度。变频器布线时，应考虑以下几个原则。

   (1)远离原则：各种设备的控制线应尽可能远离变频器的输入/输出线。

   (2)相绞原则：两根控制线相绞，能够有效抑制差模信号。

   (3)不平衡原则：控制线在空间上应尽量和变频器的输入/输出线交叉/最好是垂直交叉。
