变频器的接地技术方法

    从安全及降低噪声的需要出发，为防止漏电、干扰侵入和辐射，变频器必须接地。根据电气设备技术标准规定，接地电阻应小于或等于国家标准规定值，且用较粗的短线接到变频器的专用接地端子E上。

    当变频器和其他设备，或有多台变频器一起接地时，每台设备应分别和地相连，而不允许将一台设备的接地端和另一台设备的接地端相连后再接地，如图4-26所示。

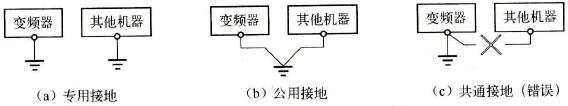

    图4-26    变频器接地方式示意图
