CAD计算器怎么使用

若想用CAD计算器计算长度，坐标或捕捉定位等功能，那么在CAD中应该如何使用这个功能，下面给大家说说其主要方法。

在目前CAD的高版本中，CAD可以使用两种不同的计算器。在中望的CAD内，命令行内输入【CAL】，按下回车或者命令行内输入【？】，会弹出相关的文本窗口，可在里面查询想要的计算公式。

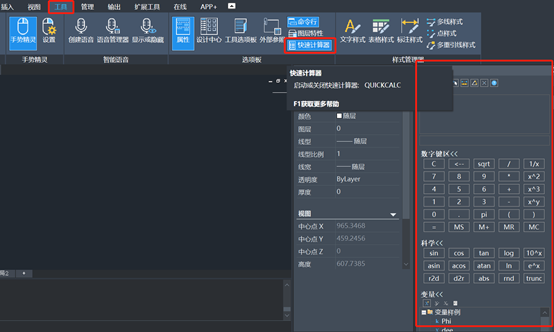

第一种方法，快速计算器，可点击上方的菜单栏上的工具选项，然后在子菜单栏内选择快速快速计算器，即可在绘图窗口的右侧自动弹出一个新的计算器。或者在键盘按下快捷键CTRL＋8也可以打开，如图所示：

第二种方法，早期的CAD版本就有提供，我们需要使用命令行才能使用的计算器。我们在命令行内直接输入CAL，按下回车，接着输入10000/2回车，就可直接得到我们需要的结果，如图所示：

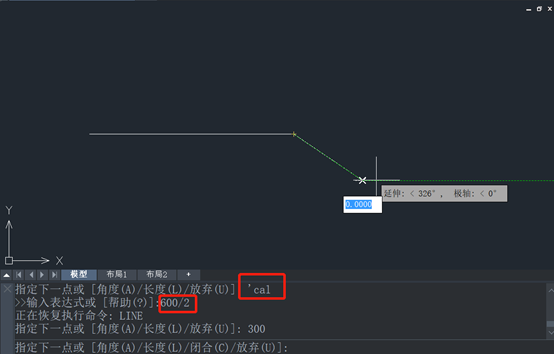

若在绘图过程中，需要调动计算器，我们需要在CAL前输入单引号’即’CAL。此命令成为透明命令，具体操作，我们指定直线的一个点，然后在命令行输入’CAL，接着输入算式可得直线的长度，如图所示：
