各图层之间不同的属性，可以通过特性匹配操作来实现转换。执行【特性匹配】命令，可以将指定图层上选定图形的属性匹配至另一个图层上选中的图形上。执行匹配操作后，被选中的目标图形则除了继承源图形的属性外，也会被移动到源图形所在图层之上。

【实例】图层匹配

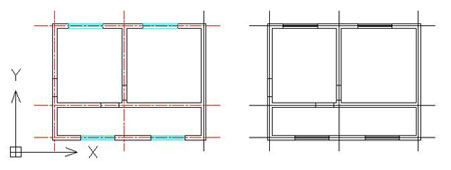

1.打开素材图片如下图

2.执行【修改】>【特性匹配】命令，选择窗为源对象，墙体为目标对象，将窗户的图层特性匹配至墙上

3.选中窗户图形，单击【图层】工具栏，在弹出的下拉列表中选择“门窗”图层

4.转换平开窗图层，窗户图形由粗线变为细线

5.重复操作，将轴线转换至“轴线”图层上
