中望CAD如何编辑嵌套的块

CAD如何编辑嵌套的块

中望CAD创建图块时，可以在创建的图块中包含其他已存在的图块，这就是块的嵌套。使用嵌套块可以简化复制的块定义。例如一个复杂的机械部件包括机架、支架和紧固件，而紧固件又是由螺钉、螺母和垫片组成的，则可以参考由下向上的建模方法，先建立螺钉、螺母和垫片的图块对象，从而可以创建包括螺钉、螺母、垫片的紧固图块，进入创建包括机架、支架和紧固件等图块。需要注意的是块不能嵌套参照自身的块。

创建如图1所示的图块。可以将总体结构图看做由直线组成的图块和由圆组成的图块的嵌套，具体制作步骤如下。

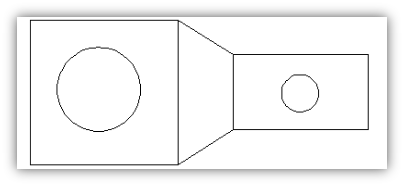

图1（嵌套总体结构图）

1.打开中望CAD软件，新建一个图形文件对象。

2.在命令行输入LINE命令，创建直线结构，如图2

3.在命令行中输入CIRCLE命令，创建两个圆，如图3

4.在命令行中输入BLOCK命令，选中图形文件中的所有直线，创建为LINE图块。

5.在命令行中输入BLOCK命令，选中图形文件中的所有圆，创建为CIRCLE图块。

6.在命令行中输入BLOCK命令，使用“快速选择”对话框，选中所有的块参照，创建为TOTAL图块。可在命令行中输入INSERT命令，即可插入图块。这样就完成了块的嵌套。

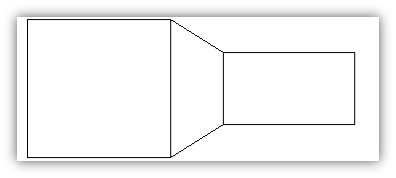

图2（直线组成的图块）

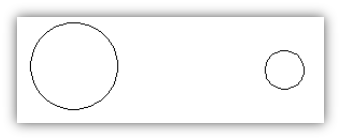

图3（两个圆组成的图块）
