中望CAD如何更改对象的显示顺序

CAD如何更改对象的显示顺序

在中望CAD中，重叠的图形对象是按它们的绘制顺序显示出来的，即新创建的对象显示在已有对象之前。这种默认的显示顺序可用DRAWORDER命令改变，这样往往能保证在多个对象彼此覆盖的情况下，仍将其正确地显示或打印输出。例如，当一个光栅图像遮住了图形对象时，用户可用DRAWORDER命令把图形对象放在光栅图像的前面显示出来了。

命令启动方法：

1.菜单命令：【工具】>【绘图次序】

2.命令行输入：DRAWORDER

【实战练习】

命令: draworder

选择要改变绘制顺序的对象:

选择集当中的对象: 1

选择要改变绘制顺序的对象:

输入对象顺序选项 [对象上(A)/对象下(U)/最前(F)/最后(B)] <最后>:a

选择参照对象:

选择集当中的对象: 1

选择参照对象:

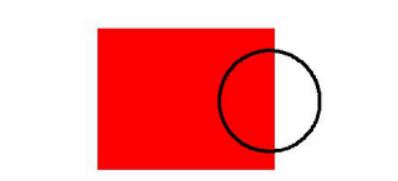

图1（调整圆前顺序图）

图2（调整后效果图）
