中望CAD如何绘制填充圆环

CAD如何绘制填充圆环

DONUT命令用于创建填充圆环或实心填充圆。启动该命令后，用户依次输入圆环内径、外径及圆心，中望CAD就生成圆环。若要画实心圆，则指定内径为0即可。

命令启动方法：

菜单命令：【绘图】>【圆环】

命令：DONUT

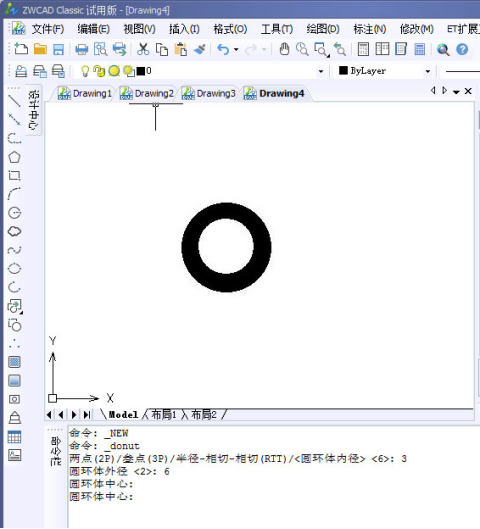

【实例教程】

命令:_donut

指定圆环的内径<2.0000>：3                  //输入圆环内径

指定圆环的外径<5.0000>：6  //输入圆环外径

指定圆环的中心点或<退出>：                //指定圆心

指定圆环的中心点或<退出>：                //按Enter键结束

【技巧提示】

DONUT命令生成的圆环实际上是具有宽度的多段线，用户可用PEDIT命令编辑该对象，此外，还可以设定是否对圆环进行填充。当把变量FILLMODE设置为1时，系统将填充圆环；否则，不填充。
