中望CAD测量点怎么画

CAD测量点怎么画

MEASURE命令在图形对象上按指定的距离放置点对象（POINT对象），这些点可用“NOD”进行捕捉。对于不同类型的图形元素，测量距离的起始点是不同的。若是线段或非闭合的多段线，起点是离选择点最近的端点。若是闭合多段线，起点是多段线的起点。如果是圆，则以捕捉角度的方向线与圆的交点为起点开始测量，捕捉角度可在【草图设置】对话框的【捕捉及栅格】选项卡中设定。

命令启动方法

菜单命令：【绘图】>【点】>【定距等分】

命令：MEASURE或简写ME

【实战】

输入命令行提示如下：

命令:_measure

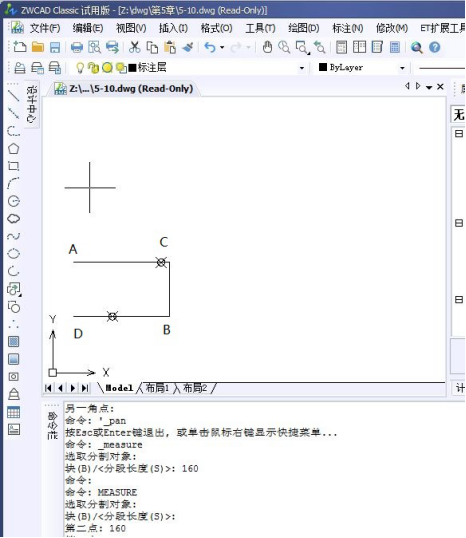

选择要定距等分对象：//在A端附近选择对象，如图1

指定线段长度或[块（B）]：160//输入测量长度

命令:MEASURE//重复命令

选择要定距等分对象：//在B端处选择对象

指定线段长度或[块（B）]：160//输入测量长度

图1
