倒角命令CHAMFER只能用于实体，而对表面模型不适用。在对3D对象应用此命令是，中望CAD的提示顺序与二维对象倒角时不同。

命令启动方法：

菜单栏：【修改】>【倒角】

命令：CHAMFER

【实战】在3D空间应用CHAMFER命令

命令: _chamfer

倒角 (距离1=0, 距离2=0):  设置(S)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(M)/多个(U)/<选取第一个对象>:  //选择棱边E

基准面选择...    //平面A高亮显示

输入曲面选择选项 [下一个(N)/当前(OK)] <当前>: n     //利用“下一个”选项指定平面B为倒角基面

输入曲面选择选项 [下一个(N)/当前(OK)] <当前>:     //按Enter键

第一个对象的倒角距离 <0>: 15                  //基面内的倒角距离

第二个对象的倒角距离 <15>: 10                  //输入另一平面内的倒角距离

选择边或 [环(L)]:                         //选择棱边E

选择边或 [环(L)]:                        //选择棱边F

选择边或 [环(L)]:                        //选择棱边G

选择边或 [环(L)]:                        //选择棱边H

选择边或 [环(L)]:                       //按Enter键结束

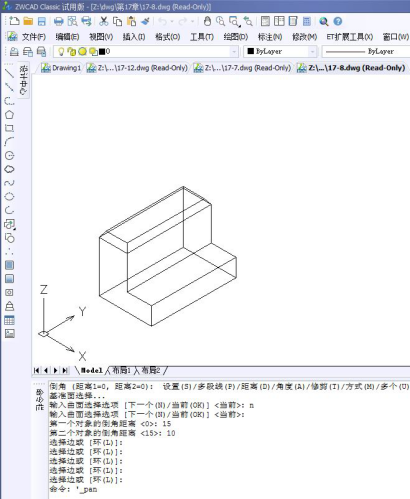

（未倒角前）

（倒角后）
