中望CAD如何创建定距等分点

CAD如何创建定距等分点

除了可以将图形定数等分外，还可以将图形定距等分，即对一个对象以一定的距离进行划分。输入并执行MEASURE【ME】命令，便可以在选择对象上创建指定距离的点或图块，将图形以指定的长度分段。

命令启动方法如下：

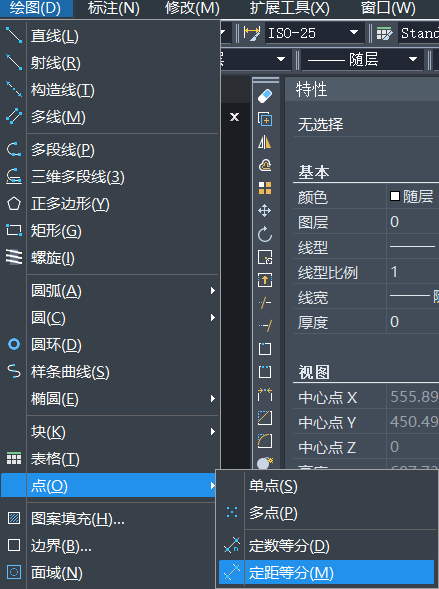

菜单栏：“绘图”>“点”>“定距等分”如图1

图1

【练习】定距等分线段

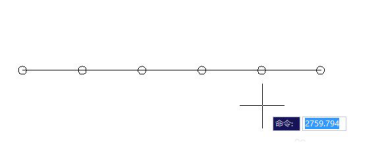

（1）输入并执行MEASURE命令，当系统提示“选择要定距等分的对象：”时，单击选择上方线段作为要定距等分的对象，如图2

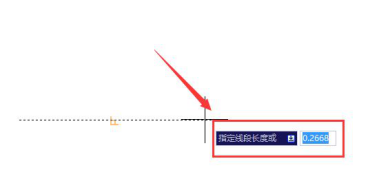

（2）当系统提示“指定线段长度或[块(B)]：”时，输入要指定的长度，如图2然后按空格键结束操作，效果如图3

图2

图3
