中望CAD拱形门怎么画

CAD拱形门怎么画

在CAD绘图中，我们常用弧线多段线来画门，那么拱形门怎么画呢？

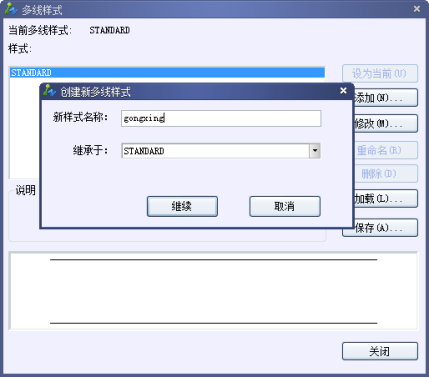

1.先点击菜单栏上的【格式】>【多线样式】，就会弹出【多线样式】对话框

点击【添加】，弹出【创建新多线样式】对话框后按“继续”按钮。

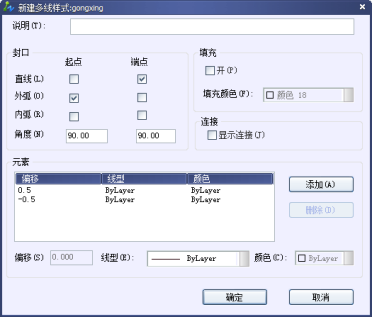

2.在弹出【新建多样式】对话框里面勾选“外弧起点”和“直线端点”两个对话框，按确定。

3.在菜单栏里面选择【绘图】>【多线】命令，启动多线命令来绘制拱形

4.在命令行输入S，按Enter键，输入多线比例500，按Enter键

5.指定下一点，输入650，表示拱高650，按Enter键。就可完成拱形的绘制了

命令行操作提示如下。

命令: MLINE

当前设置: 对正 = 上，比例 = 20.00，样式 = GONGXING

指定起点或 [对正(J)/比例(S)/样式(ST)]:s             （选择比例样式，按Enter键）

输入多线比例 <20.00→:  500                           （输入拱形宽度，按Enter键）

指定下一点:  650       （拱形高度，包括上部半个圆的高度，其直径为500，按Enter键）

指定下一点或 [放弃(U)]:                                 （按Enter键结束绘图操作）
