中望CAD怎么拉长图形对象

CAD怎么拉长图形对象

在命令行中输入LEN并按Enter键，启动拉长命令。

按照命令行提示，在命令行中输入“DY”并按Enter键，选择动态拉长也即鼠标拖曳。

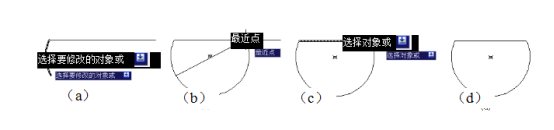

按照命令行提示，选择圆弧作为拉长对象，如图1（a）所示。

按照命令行提示，选择如图1（b）所示交点为圆弧新端点，完成对圆弧的拉长操作。

命令行出现提示“选择要修改的对象或 [放弃(U)]:”，继续选择如图1（c）所示直线段作为源对象，选择新端点同前，完成对直线段的拉长操作。最终效果如图1（d）所示。

图1

命令行的操作如下。

命令: len

LENGTHEN

选择对象或 [增量(DE)/百分数(P)/全部(T)/动态(DY)]: DY（选择动态拉长也即鼠标拖曳）

选择要修改的对象或 [放弃(U)]:                                （拖曳圆弧到指定位置）

指定新端点:

选择要修改的对象或 [放弃(U)]:                              （拖曳直线段到指定位置）

指定新端点:
