中望CAD放样怎么变成实体

 CAD放样怎么变成实体

使用“放样”命令，可以通过对两条或两条以上横截面曲线进行放样来创建实体。在中望CAD中，用户可以通过以下3种方法创建放样实体。

命令行：输入LOFT命令，按【Enter】确认

菜单栏：选择菜单栏的“绘图”>“实体”>“放样”命令

按钮：功能区“常用”选项卡中，单击“建模”面板的“放样”按钮

【实战】创建放样实体

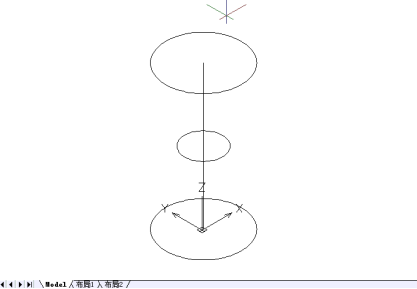

1.运行中望CAD软件，打开素材图

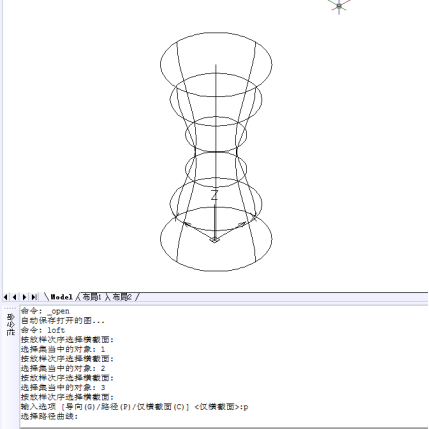

2.命令行输入LOFT命令，按【Enter】确认，在命令行提示下，从上到下，依次选择圆对象。按【Enter】确认，输入P。按【Enter】确认后在绘图区中选择中间垂直的直线，即可创建放样实体。
