中望CAD阵列怎么设置距离

CAD阵列怎么设置距离

阵列图形对象可以按照一定的排列规律一次复制出多个对象。在我们绘图中，除了要复制对象，还要调整复制对象之间的距离来满足绘图需求，那么怎么设置阵列的距离呢？

有以下方法：

方法一：

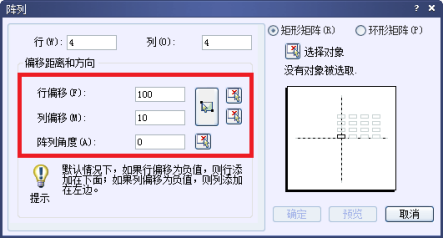

在命令行输入  _array   命令，就会弹出阵列对话框，在偏移距离和方向里面设置想要的距离偏移量即可，如图1

图1

方法二：

在绘图区中，鼠标单击选中要阵列设置距离的对象，命令行就会显示“指定列数之间的距离”，我们可以在里面输入设置阵列距离数值就可以啦！，如图2

图2
