中望CAD三维镜像怎么用

CAD三维镜像怎么用

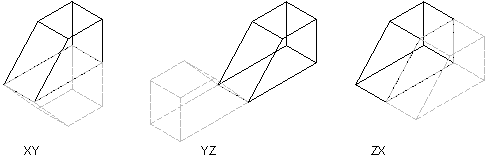

三维镜像是以对象作为镜像平面创建三维镜像副本。

三维镜像使用方法：

【菜单项】: 修改 > 三维操作 >三维镜像

【命令行】:MIRROR3D

以一平面为基准，创建选取对象的反射副本。

命令行信息:

选择对象: 选择对象

确定镜面平面: 对象(E)/上次(L)/视图(V)/Z轴(Z)/X-Y面(XY)/Y-Z面(YZ)/Z-X面(ZX)/<3点面(3)>: 指定一个点，或输入选项，或按 ENTER 键

【Z轴】

以平面上的一点和垂直于平面的法线上的一点来定义镜像平面。

面上点: 指定一个点 1

面的Z轴(法线)上点: 指定一个点 2

删除原来对象? <否(N)>>: 输入 Y 或 N ，或按 ENTER 键

若输入 Y ，将删除选取的对象，保留该对象的镜像副本。若输入 N ，保留原始对象，并在当前图形文件中创建镜像副本。

【X-Y面、Y-Z面、Z-X面】

以 xy、yz 或 zx 平面来定义镜像平面。若输入 XY ，命令行提示如下：

XY面上点: 指定一个点 1

通过选择的选项的不同，上一命令行中的“XY面上点”可更换为“YZ面上点”、“ZX面上点”。

删除原来对象<否(N)>>: 输入 Y 或 N ，或按 ENTER 键

若输入 Y ，将删除选取的对象，保留该对象的镜像副本。若输入 N ，保留原始对象，并在当前图形文件中创建镜像副本。
