中望CAD断线怎么连接起来

CAD断线怎么连接起来

如何把绘图区的直线对象断线现象连接起来呢？很多情况，有些看起来是重合的实际没有重合，有些首尾相连的直线却不是相联通的整段直线。要想把断线连接起来，有以下几种方法：

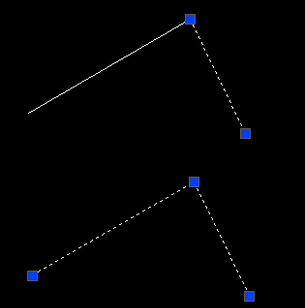

方法一：使用目标捕捉方式：把同一条直线合并，可以先将其中一条，单击选中，该对象端部会有一个方形夹点，鼠标拖动到另一线端可将两者连接上。

方法二：如果两个直线对象要连接的点间距离比较近，可以用PEIDT命令操作，按提示将两者连接成一个对象。成功连接断线的标志是，点击任何一处两者都会被选中。

方法三:输入PE，按回车键，再输入 m 选择多条线段，把要连接的断线全部选中，按空格键，选择 j  合成，一直按空格结束，即可。值得注意的是，断线之间不能有间隙。
