中望CAD样条曲线拟合

CAD样条曲线拟合

CAD样条曲线拟合，就是对样条曲线的拟合数据进行修改。在命令行输入SPLINEDIT 命令，选取样条曲线后，夹点将出现在控制点上。当选取的样条曲线包含拟合信息时，

命令行提示：

拟合数据(F)/闭合样条(C)/移动(M) 顶点(V)/精度(R)/反向(E)/撤消(U)/<退出(X)>： F （按 ENTER 键）

增加(A)/闭合(C)/删除数据(D)/移动(M)/清理(P)/切线(T)/<退出(X)>： 输入选项，或按 ENTER 键

下面解析每个选项的作用：

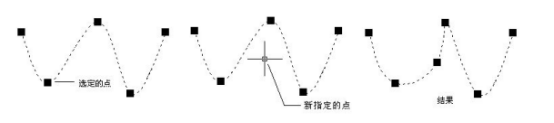

【增加(A)】

在样条曲线中增加拟合点。

当指定一个拟合点后，如果该拟合点既不是第一个也不是最后一个，则高亮显示该拟合点和它下面的一个拟合点。否则，只高亮显示指定的点，如果选取的拟合点是第一个拟合点，则出现如下提示信息：

指定新点或 [后面(A)/前面(B)] <退出>：输入一个新的点，或输入选项关键字，或按ENTER 键

这表示可以在第一个点的前面或后面插入新拟合点。

选取其它拟合点，则提示信息为：

指定新点 <退出>：输入一个新的点，或按ENTER 键

【闭合(C)/打开(O)】

如果选定的样条曲线为闭合，则“闭合”选项将由“打开”选项替换。闭合开放的样条曲线，使其在端点处切向连续（平滑）。打开闭合的样条曲线。

【删除数据(D)】

删除样条曲线的一个拟合点，用剩下的拟合点重新生成样条曲线，当样条曲线只剩下两个拟合点时，不能再删除，会自动退回到上一级命令提示行。

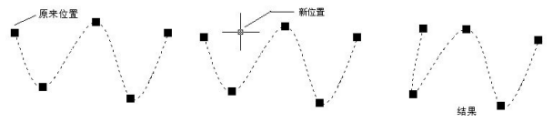

【移动(M)】

移动选定的拟合点。

指定新位置或[下一个(N)/上一个(P)/选点(S)/退出(X)]/<下一个>：输入一个点，或选项关键字，或按 ENTER 键

【清理(P)】

清除样条曲线的拟合数据，从而使命令提示信息变为不包含拟合数据的情形。

【切线(T)】

修改样条曲线的起点和端点切向。

如果在命令行中选择输入“系统默认值”选项，将用系统的默认切向作为起点或端点切向。

【退出(X)】

退出“拟合数据”模式，返回到主命令提示行。
