中望CAD旋转曲面

CAD旋转曲面

旋转曲面是由一条轨迹线围绕指定的轴线旋转生成的曲面模型。如果要绘制精确的模型，可以在命令行输入系统变量以更改其线框密度值。

在中望CAD中，可以用两种方法调用旋转网格命令来旋转曲面。

1.菜单栏【绘图】>【曲面】>【旋转曲面】

2.命令行输入 revsurf

【实战】旋转曲面

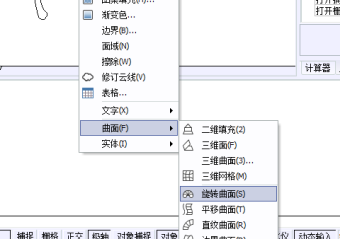

1.打开素材图，菜单栏【绘图】>【曲面】>【旋转曲面】

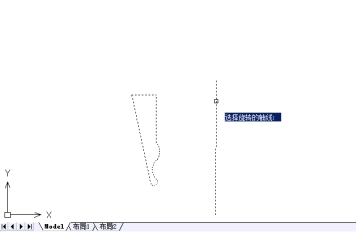

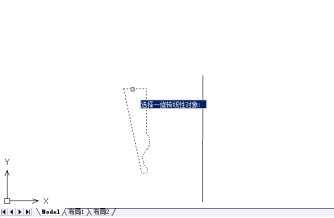

2.在绘图区先选中要旋转的对象，点击后，再选择定义旋转轴的对象

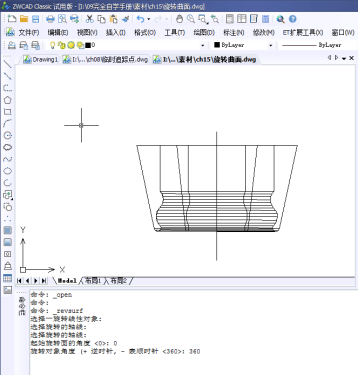

3.在命令行输入起点角度“0”和旋转角度“360”并分别按Enter
