中望CAD基准标注方法

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介CAD基准标注方法 在CAD绘图中,通常都是以一个基点或者一条基线来标注零件的,例如 轴类、冲孔内零件等。 那么,实现基准标注方法有以下几种: 方法一: 可以在菜单栏选择“标注

CAD基准标注方法

在CAD绘图中,通常都是以一个基点或者一条基线来标注零件的,例如 轴类、冲孔内零件等。

那么,实现基准标注方法有以下几种:

方法一:

可以在菜单栏选择“标注”>“基线”,来根据一条标注,再标注平行于它的另一个尺寸。

方法二:

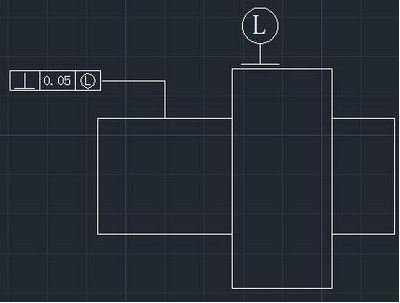

直接在标准面上标注,如下图,1面和2面垂直,先自己选定垂直基准线,如果以1面作为垂直基准,那么基准面L画在1面上进行标注。

CAD基准标注方法

方法三:

1.命令行输入“LE”,按Enter键,在弹出的对话框,找到要定义的基准线,确认要标注的基准位置

2.使用命令“TOL ” 在上面输入一个A,按确定键,就完成标注方式。
