中望CAD如何填充多边形

CAD如何填充多边形

用solid命令可以填充多边形，按照提示用户指定多边形的顶点（3个点或4个点），命令结束后，系统自动填充多边形。指定多边形顶点时，顶点的选取顺序是很重要的，如果顺序出现错误，将使多边形成打结状。命令使用方法：菜单命令：【绘图】>【曲面】>【二维填充】

工具栏：【曲面】>【二维填充】按钮

命令：SOLID

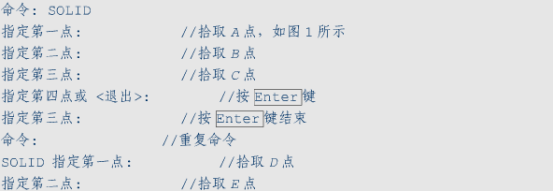

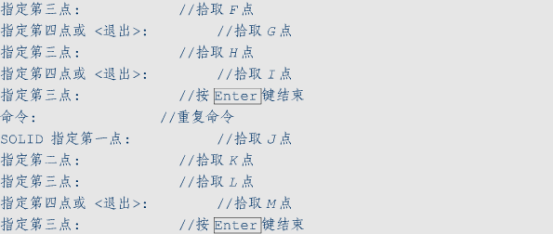

命令输入提示如下:

效果如下图所示：

提示：若想将上图中的对象修改为不填充，可把FILL设置为OFF，然后用REGEN命令更新图形即可。
