中望CAD 3D阵列怎么用

CAD  3D阵列怎么用

3DARRAY命令是二维ARRAY命令的3D版本，通过这个命令，用户可以在三维空间中创建对象的矩形或环形阵列。

【实战】3DARRAY命令使用

命令行：_3darray

选择对象：找到1个

选择对象： //按Enter键

输入阵列类型[矩形（R）/环形（P）]<矩形>：   //指定矩形阵列

输入行数：2      //输入行数，列的方向平行于X轴

输入列数：3     //输入列数，列的方向平行于Y轴

输入层数：3      //指定层数，层数表示沿Z轴方向分布数目

指定行间距：50    //输入行间距，如果输入负值，阵列方向将沿Z轴反方向

指定列间距：80    //输入列间距，如果输入负值，阵列方向将沿Z轴反方向

指定层间距： 120   //输入层间距，如果输入负值，阵列方向将沿Z轴反方向

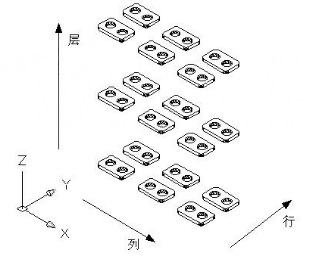

启动HIDE命令，结果如下图

如果选择“环形（P）”选项，能建立环形阵列，命令行提示如下：

输入阵列中的项目数目：6   //输入环形阵列数目

指定要填充的角度（+=逆时针，--顺时针）<360>:   //输入阵列角度值

旋转阵列对象？[是（Y）/否（N）]<是>：    //按Enter键，则阵列的同时还旋转对象

指定阵列的中心点：        //指定旋转轴的第一点A，如下图所示

指定旋转轴上的第二点：       //指定旋转轴的第二点B

三维阵列

环形阵列
