中望CAD调整线段长度的几种方法

CAD调整线段长度的几种方法

在绘图过程中，常常要调整线段的长度，对线段进行长度调整的方法有以下几种：

1.若线段是水平线或竖直线，则可打开正交功能，激活线条的关键点，通过关键点拉伸模式改变线条长度

2.用LENGTHEN命令的“动态（DY）”选项改变线段的长度，该命令的优点是一次能修改多条线段。

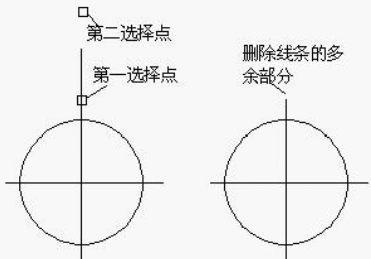

3.用BREAK命令修改线段长度，用户可以用BREAK命令将线条的多余部分删除，操作过程是首先在要打断的位置拾取第一点，再在线段端部以外的位置拾取第二点，如下图左边所示，操作结果是两个选择点之间的部分被删除了，如下图右边所示。
