中望CAD中如何拉伸整体图形

CAD中如何拉伸整体图形

使用STRETCH命令可以拉伸、缩短及移动实体整体图形，该命令通过改变端点的位置来修改图形对象，编辑过程中除被伸长、缩短的对象外，其他图元的大小及相互间的几何关系将保持不变。

命令行输入提示如下：

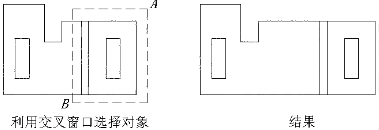

命令:_stretch         //通过交叉窗口选择要拉伸的对象，如下图左边所示

选择对象：          //单击A点

指定对角点：找到6个    //单击B点

选择对象：           //按Enter键

指定基点或[位移（D）]<位移>：    //在屏幕上单击一点

指定第二个点或<使用第一个点作为位移>：@35,0  //输入第二点的相对坐标

结果如下右边所示。

使用STRETCH命令时，首页应利用交叉窗口选择对象，然后指定对象拉伸的距离和方向。凡在交叉窗口中的图元顶点都被移动，而与交叉窗口相交的图元将被延伸或缩短。
