中望CAD如何将三维实体旋转并且加厚
本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08
简介我们今天来说一下如何利用CAD来将我们的三维实体旋转并且加厚的绘制操作。 下面我们以一个碗来为例子。 1. 我们随意的绘制一个碗边缘的形状,尺寸按我们自己设定,我们尽量让轮
我们今天来说一下如何利用CAD来将我们的三维实体旋转并且加厚的绘制操作。
下面我们以一个碗来为例子。

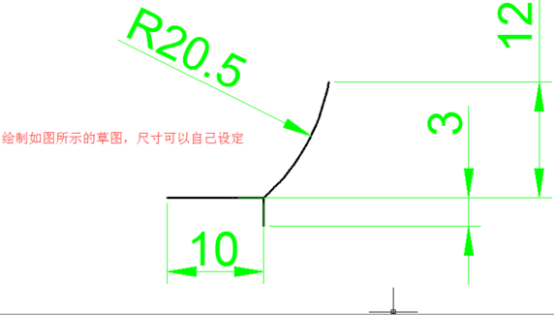

1. 我们随意的绘制一个碗边缘的形状,尺寸按我们自己设定,我们尽量让轮廓相似,下图是简单的一个设计,仅供参考。

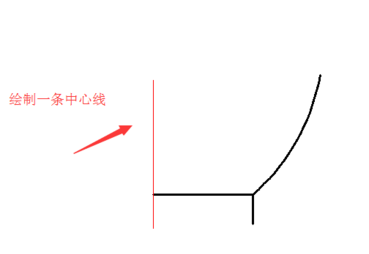

2.我们绘制完之后再绘制一条它的中心线,如下图所示。
3.将工作空间调整到三维建模,操作如图。选择旋转命令,选择前面绘制的轮廓线为要旋转的曲线。选择中心直线为旋转轴,生成如图所示的效果。
4.选择视觉样式为带边框着色,则生成实体颜色显示。选择实体编辑中的加厚命令,选取碗侧面和底面,进行加厚,完成后继续选择加厚命令,选取碗座面向内侧加厚。效果如图所示。

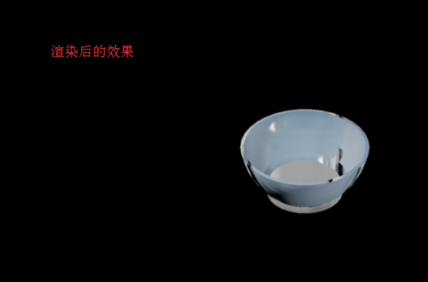

5.选择渲染,打开材质浏览器,选择材料为陶瓷,对碗进行渲染,结果如图。
