中望CAD中如何添加线型

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介我们在使用CAD的时候,通常会使用到很多不同种类的线型,每种线型又有着不同的意义,当我们需要添加一些线型的时候该如何进行操作呢? 我们就先以添加中心线为例 1.单击我们的菜

我们在使用CAD的时候,通常会使用到很多不同种类的线型,每种线型又有着不同的意义,当我们需要添加一些线型的时候该如何进行操作呢?


我们就先以添加中心线为例

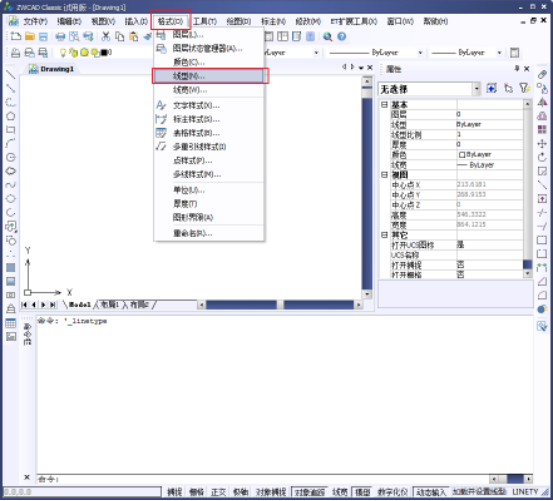

1.单击我们的菜单栏中的【格式】--【线型】,或是在命令行中输入【LT】命令,都可以启动我们的线型管理器。

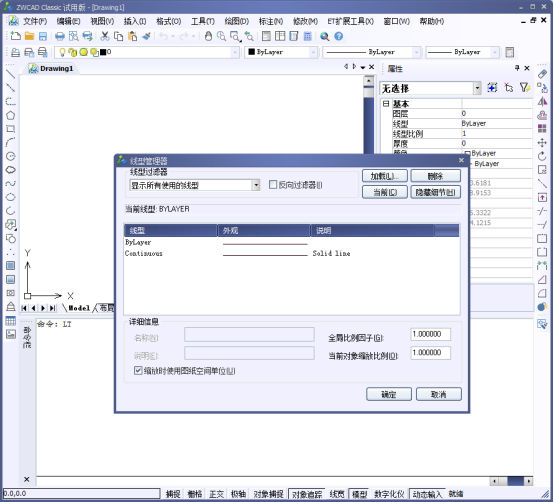

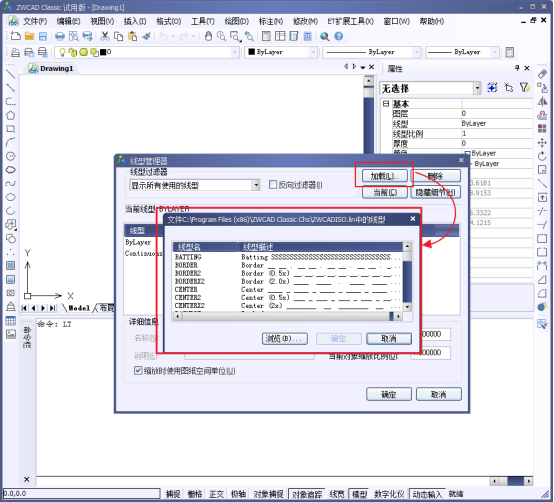

2.在弹出的【线型管理器】中,点击【加载】按钮。

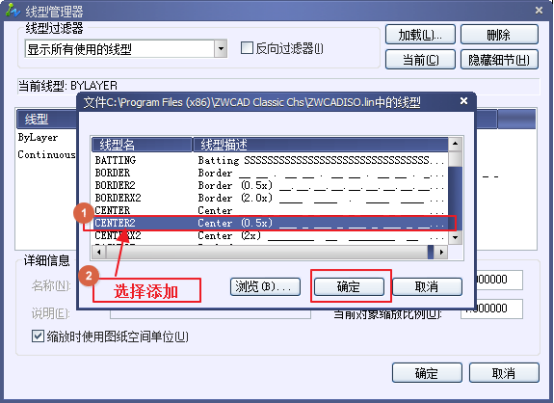

3.在弹出的【加载或重载线型】对话框的【可用线型列表】中,选择【CENTER2】线型,点击确定。




注:如果在上图对话框中没有显示线型列表,请单击左上角的“文件”按钮,在打开的对话框中,选择一种线型文件(线型文件的扩展名为lin).

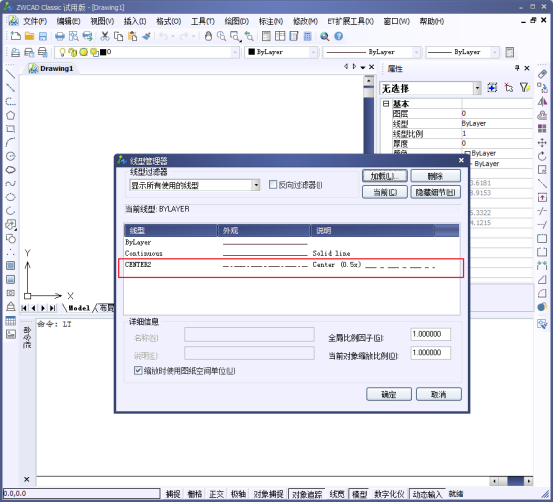

此时在线型管理器内,即可看到加载好的中心线,此时点击确定即可。

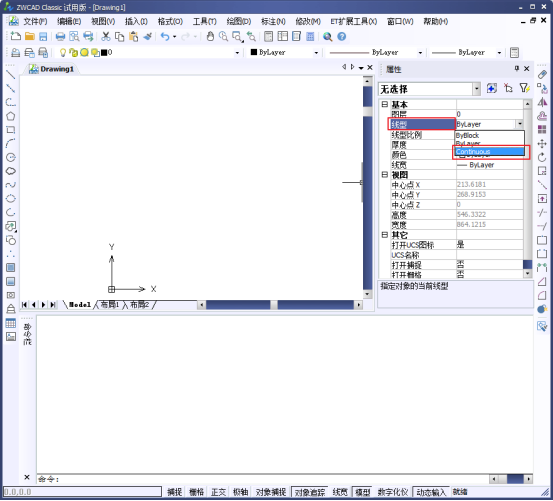

另外,此时在“特性”面板的“线型”下拉列表里,也将看到加载好的线型:




以上,为我们中望CAD软件的操作过程,仅供参考。
