中望CAD怎样统计块的数量

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介在CAD中有个很重要的操作技巧你知道是什么吗? 统计数量是专业的CAD设计者必须会的一个能力,在CAD消防设计行业中,用到统计数量的功能最为频繁,而且在消防工程图当中,都会有很

在CAD中有个很重要的操作技巧你知道是什么吗?

统计数量是专业的CAD设计者必须会的一个能力,在CAD消防设计行业中,用到统计数量的功能最为频繁,而且在消防工程图当中,都会有很多的相同设备,然而这些设备的大小也有很多相同,如果你不懂得去应用统计功能的话,将会给你带来比较多麻烦。


所以,我们这次来说说CAD的数量统计法,在这个例子中我们用到房屋设计图纸作为讲解。

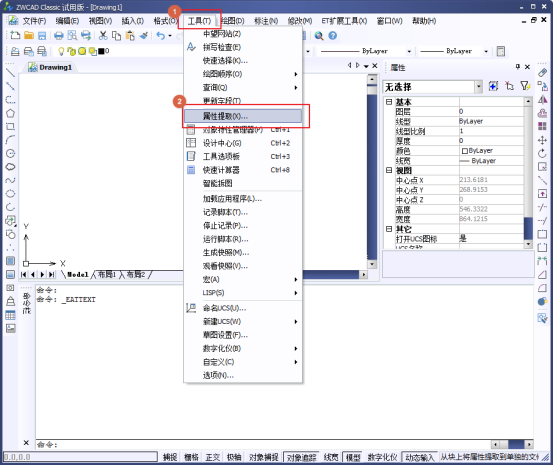

1.我们打开CAD的【工具】--【属性提取】


CAD如何统计块的数量

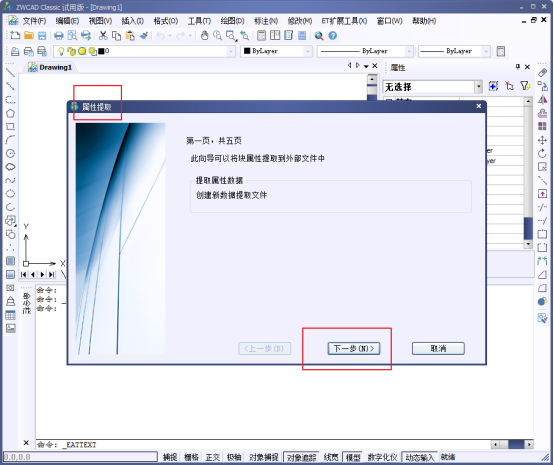

2.弹出对话框后,选择第一个,


CAD如何统计块的数量

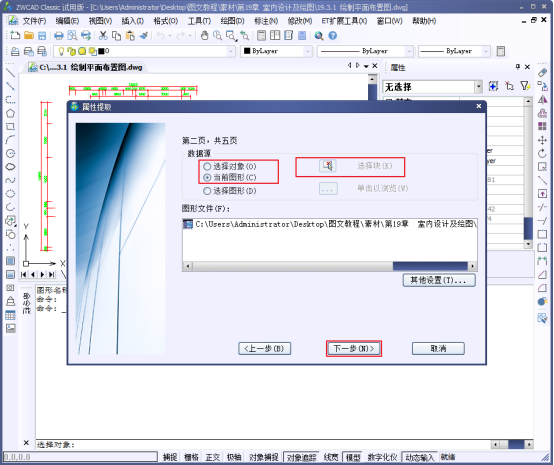

3.先选择“选择对象”,点击右边的“选择块”,选择你需要统计的块,然后再选择“当前图形——点击“下一步”


CAD如何统计块的数量


4.这里我们就选择室内的家具,默认,下一步。


CAD如何统计块的数量

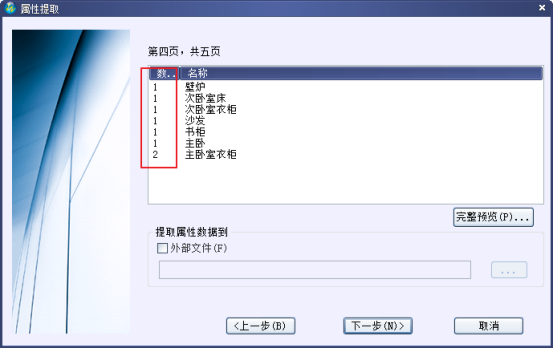

5.下一步之后,我们就看到各个的数量的详细情况了。


CAD如何统计块的数量


6. 如果我们还想让它自动列表的话,只需要按提示进行下一步操作即可完成。
