中望CAD中的字段
本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08
简介我们在CAD的使用中有些文字是需要跟随图纸的变化随之变化的,比如是我们的存储日期、打印日期、打印比例等等。中望CAD提供了字段的功能,这个功能定义了很多的动态的文字,我们
我们在CAD的使用中有些文字是需要跟随图纸的变化随之变化的,比如是我们的存储日期、打印日期、打印比例等等。中望CAD提供了字段的功能,这个功能定义了很多的动态的文字,我们使用时候就只要在我们的列表中选取即可。这样使用时更加的方便快捷。
字段(field)

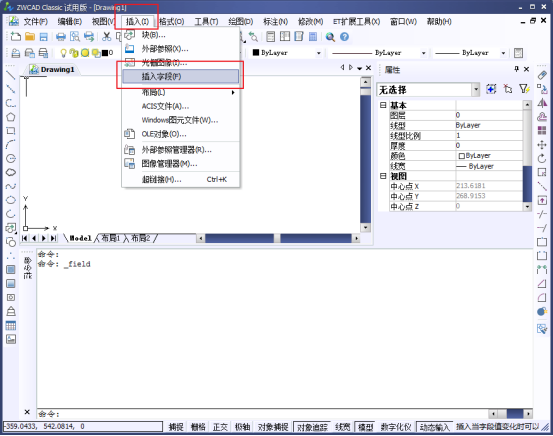

字段是可以单独插入,也可以再单行文字、多行文字、属性文字的数值中插入字段。单独插入字段的话,我们可以通过输入【field】命令,或者是在菜单栏中选择【插入】--【字段】即可弹出对话框。

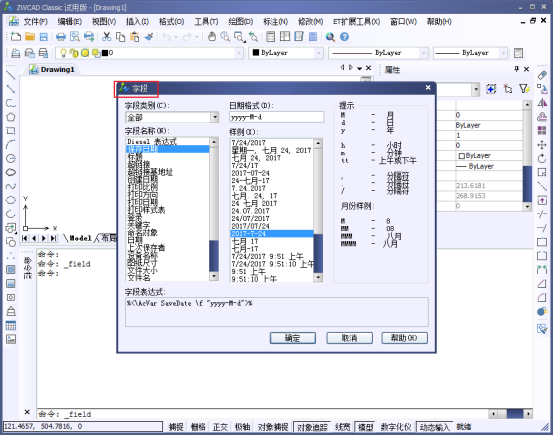

如果我们需要插入设定好的字段操作是十分容易的,我们在左侧的列表中选择我们所需要的字段类别。然后右侧的列表中就会弹出已预设好的样式可供我们选择。
如果我们要在普通文字中间插入字段的话,在写单行文字和多行文字的时候单击右键,弹出的选项有【插入字段】,同样会弹出我们的字段的对话框。
如果我们的图框用的是属性块,也可以在定义属性文字时插入字段,“属性定义”对话框的属性值的后面有一个“插入字段”的按钮,点此按钮可以在属性中插入字段。
