中望CAD中用直线和构造线绘制三角支架实例

本文转载来源：zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载，请跟我们联系，我们立即删除文章。2021-05-08

简介1.我们打开CAD，想要绘制出下图的三角支架 2.然后开启正交模式，我们根据图形的尺寸绘制第一个图形如下， 3.更改图层的颜色为红色， 4.选择构造线工具： 5.命令行输入H，绘制水平构

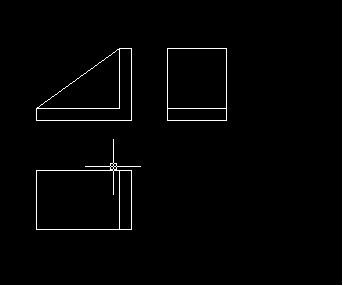

1.我们打开CAD，想要绘制出下图的三角支架

2.然后开启正交模式，我们根据图形的尺寸绘制第一个图形如下，

CAD中用直线和构造线绘制三角支架实例

3.更改图层的颜色为红色，

4.选择构造线工具：

5.命令行输入H，绘制水平构造线：

6.回车后，输入V绘制垂直构造线（线均通过第一个图形的各个顶点）：

7.根据尺寸以最下面一条构造线为基准，绘制左视图：

CAD中用直线和构造线绘制三角支架实例

8.俯视图的方法跟左视图一样，最后删除构造线完成此图：

CAD中用直线和构造线绘制三角支架实例

以上。
