中望CAD坐标标注的用法及含义

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介CAD坐标标注一般用于冲压模具,钣金件图纸标注,这样标注的方法清晰。下面就分享下具体标注的方法及含义,以矩形为例,参考下图。 第一步:输入命令UCS,将坐标原点移动矩形左下

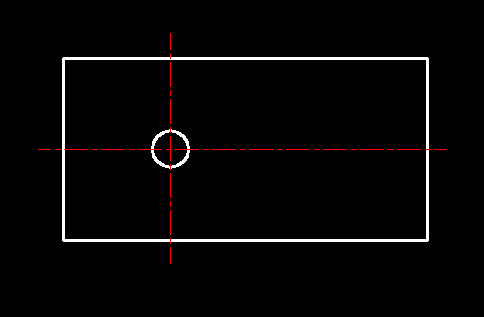

CAD坐标标注一般用于冲压模具,钣金件图纸标注,这样标注的方法清晰。下面就分享下具体标注的方法及含义,以矩形为例,参考下图。

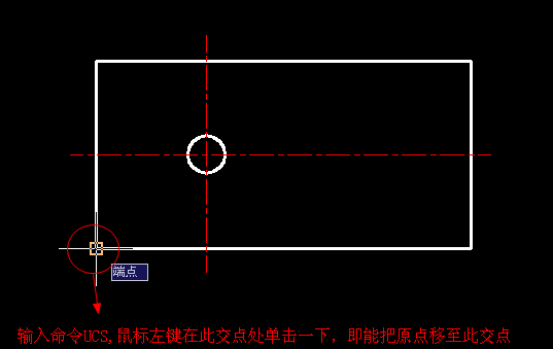

第一步:输入命令UCS,将坐标原点移动矩形左下角,按下图操作。




第二步:单击标注——坐标标注,或者采用快捷键:DOR。

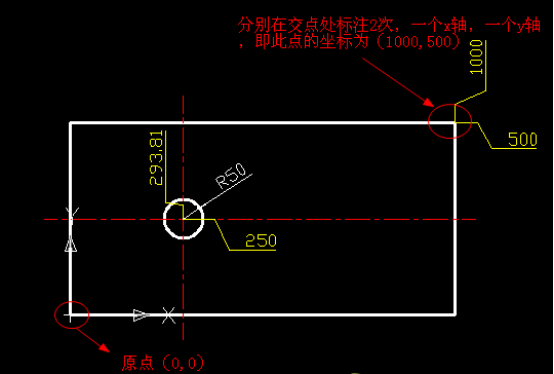

第三步:对图形进行标注,每个交点进行标注2次,一个位x轴数值,另一个为Y轴数值,如下图所示。








以上,是我们提供的参考的解决方式。
