中望CAD中如何做逼真的水中倒影效果

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介我们在CAD中,可以做出逼真的水中倒影效果吗?当然可以,只要我们呢配合背景图片就能做出来,这个就需要我们很好的掌握制图的技巧了。 我们看看下面的素材 1.我们先画出以个葫芦

我们在CAD中,可以做出逼真的水中倒影效果吗?当然可以,只要我们呢配合背景图片就能做出来,这个就需要我们很好的掌握制图的技巧了。


我们看看下面的素材


CAD中如何做逼真的水中倒影效果

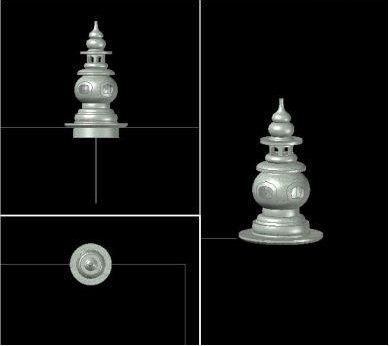

1.我们先画出以个葫芦形的香炉脚,作为我们的基本图形。


CAD中如何做逼真的水中倒影效果

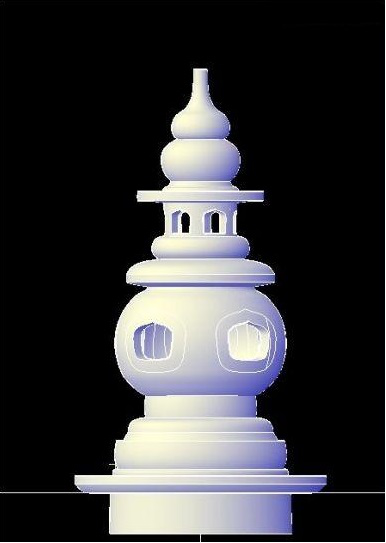

2.我们在葫芦形的香炉脚水面处画出一个面域,用来做我们水中倒影的图版。


CAD中如何做逼真的水中倒影效果


3. 我们在这个面域里新建 -- 材质,设置其基本的参数,参考下图。


CAD中如何做逼真的水中倒影效果


4. 我们在凹凸贴图选择我们的波纹素材图,基本设计参数如图。



5. 我们得到葫芦形的香炉脚的材质渲染后的效果我们可以参考下面的参数。


6.我们添加上背景图的渲染效果,我们香炉脚图形水下部分图形有遮挡作用;对前面图形有镜像图,但经过凹凸贴图的图形变形了:对背景图却透明,与背景图溶入为一体。


CAD中如何做逼真的水中倒影效果

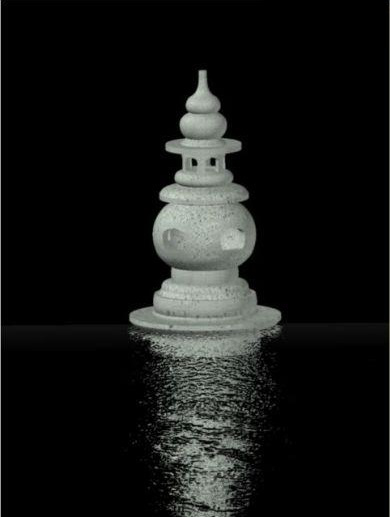

7. 我们可以根据背景,定位,调好光线。我们就能得到有水中倒影的香炉了。


CAD中如何做逼真的水中倒影效果
