中望CAD中二维点的输入方式

我们在CAD的使用中的时，有不同的多种的输入二维点的方法，我们可以根据不同的情况，采用不同的输入方式来完成我们的绘制工作，下面我们来说说几种不同的输入点的方式吧。

1、使用定点设备

在中望CAD中的定点设备是指具有两个或两个以上按钮的外接设备，例如双键或三键鼠标、光电数字绘图笔等等。在双键鼠标上，左键通常称为拾取键，可用于指定位置、指定编辑对象、选择菜单选项、对话框按钮和字段等。而右键的作用则取决于当时所执行的操作，如显示快捷菜单、结束正在执行中的命令等。在绘图区域中移动十字光标时，在状态栏中就会动态更新X和Y坐标位置，当移至合适的位置之后，单击鼠标左键（拾取键）即可指定点的位置。

对于现在普遍使用的滑轮鼠标，它可支持的功能就更为强大。用户可在不使用中望CAD任何命令的前提下，使用滑轮缩放和平移视图。例如向前转动滑轮，可放大视图；而向后转动滑轮则可缩小视图。

2、输入坐标值

使用定点设备确定点的位置相对于精确绘图显得较为随意，那么在命令行中通过键盘输入坐标值来确定点的位置更能满足高精度绘图任务的需求。通过键盘在命令行中输入精确的数值，可以指定一个二维点的坐标值。用户可以使用绝对坐标和相对坐标两种方式输入二维坐标。

2.1 绝对坐标

绝对坐标是指相对于当前坐标系统原点的坐标。当用户以绝对坐标输入一个二维点时，可以采用笛卡尔坐标或极坐标形式。

1. 笛卡尔坐标 该坐标系有三个轴，即X、Y和Z轴。输入坐标值时，需要指示沿X、Y和Z轴相对于坐标系原点（0,0,0）的距离以及方向（正或负）。

当在二维空间也就是在XY平面中确定点的位置时，笛卡尔坐标的X值表示沿水平轴以当前单位表示的距离，正值表示在正方向上的距离，而负值表示在负方向上的距离；Y值表示沿垂直轴以当前单位表示的距离。用户需要输入点的X和Y坐标值，并且在这两个值之间要用英文逗号隔开。

接下来将通过笛卡尔坐标绘制一条从X值为-10、Y值为5的位置开始，到端点（20,10）处结束的线段。

（1）在“绘图”工具栏中单击“直线”按钮，然后根据命令行提示进行操作。

命令: line

指定第一点: #-10,5                   //输入绝对坐标值，按键指定直线的第一点。

指定下一点或[放弃(U)]: #20,10       //输入绝对坐标值，按键指定直线的第二点。

指定下一点或[放弃(U)]:              //按键结束命令

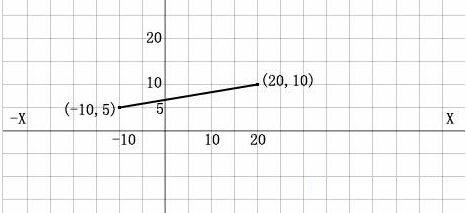

（2）所创建直线的位置如图下图所示。
