中望CAD怎么画有宽度的圆形？

本文转载来源：zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载，请跟我们联系，我们立即删除文章。2021-05-08

简介1.我们打开中望CAD， 2.然后根据个人的要求绘制一条线段， 3.然后使用圆弧命令，绘制我们的曲线， 4.然后我们输入【mi】的镜像命令，将刚刚绘制的半圆复制。然后命令行会提出是否删


1.我们打开中望CAD，


CAD怎么画有宽度的圆形？

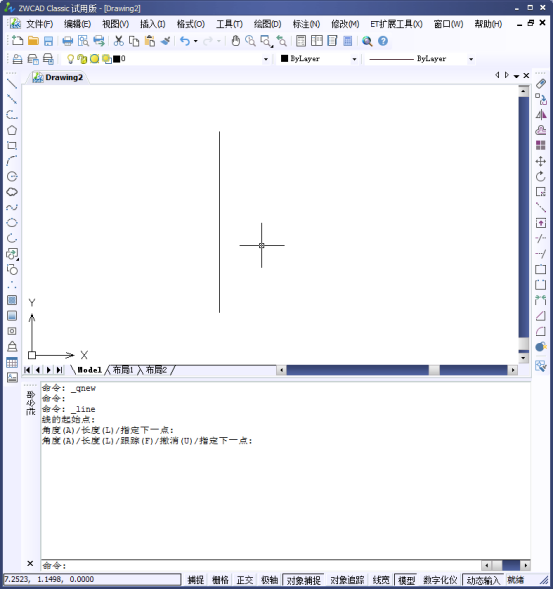

2.然后根据个人的要求绘制一条线段，


CAD怎么画有宽度的圆形？

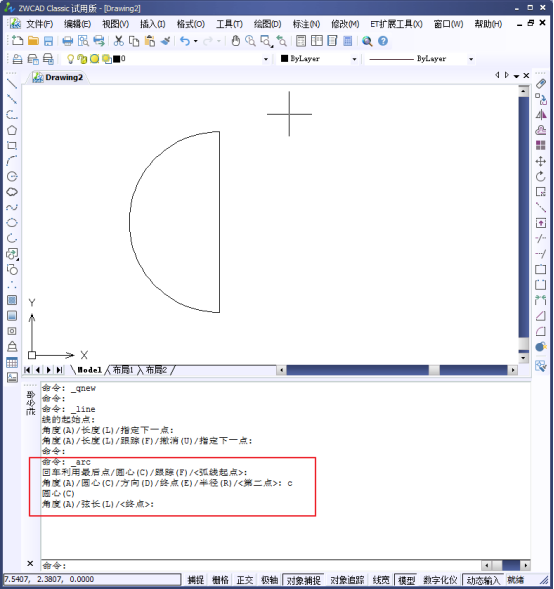

3.然后使用圆弧命令，绘制我们的曲线，


CAD怎么画有宽度的圆形？

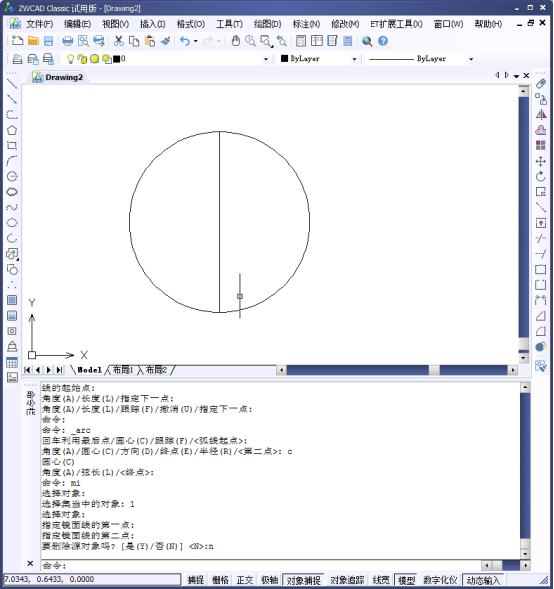

4.然后我们输入【mi】的镜像命令，将刚刚绘制的半圆复制。然后命令行会提出是否删除源对象，我们输入【n】，


CAD怎么画有宽度的圆形？

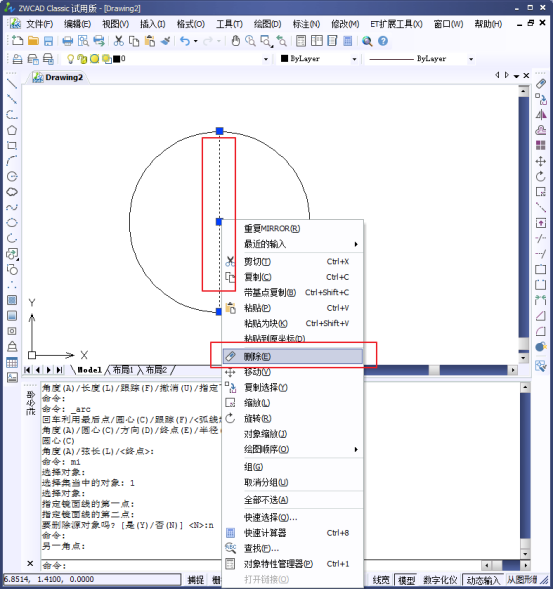

5. 我们将中间的线段删除，


CAD怎么画有宽度的圆形？

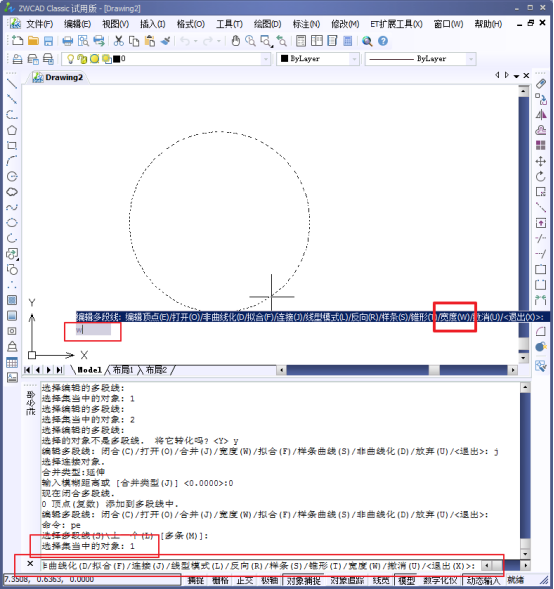

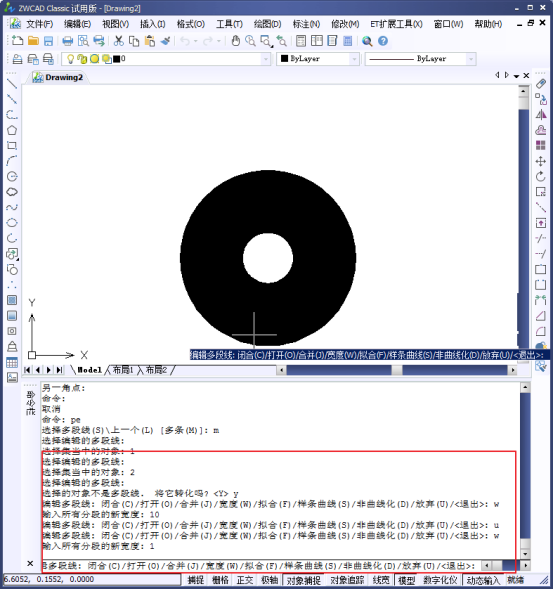

6.然后我们输入【pe】，将两个圆选择，后我们对其设置宽度W，


CAD怎么画有宽度的圆形？




以上，仅供参考。
