怎么修改中望CAD弧长标注中圆弧标记

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介弧长标注的圆弧标记在标注文字的前面,想将圆弧标记放到文字上面怎么办 看了一下CAD的系统变量帮助,发现当初开发这个功能的时候,开发者就已经考虑到不同用户的需求,提供了可

弧长标注的圆弧标记在标注文字的前面,想将圆弧标记放到文字上面怎么办

看了一下CAD的系统变量帮助,发现当初开发这个功能的时候,开发者就已经考虑到不同用户的需求,提供了可以设置弧长标注的变量:DIMARCSYM。下面简单给大家介绍一下这个变量设置对弧长标注的影响。

DIMARCSYM的默认值是0,将圆弧标记显示在尺寸文字的前面,如下图所示。

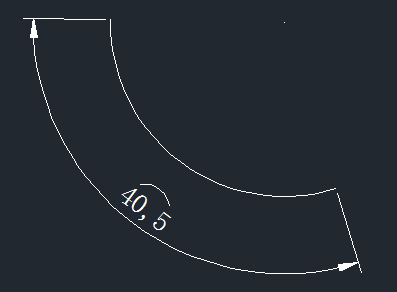

如果将此变量设置为1,圆弧标记会显示在尺寸文字的上方,如下图所示。

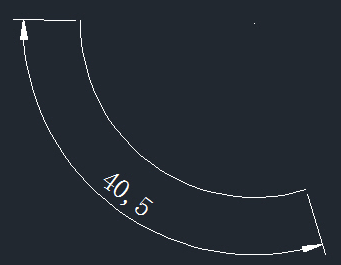

如果将此变量设置为2,将不显示圆弧标记,如下图所示。

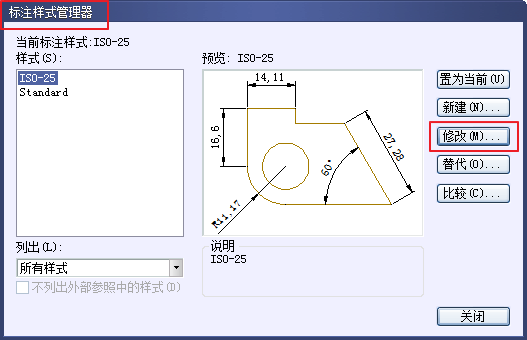

变量确实不太好记,我们可以通过菜单栏找到标注样式,




弹出对话框之后,再点击【修改】,

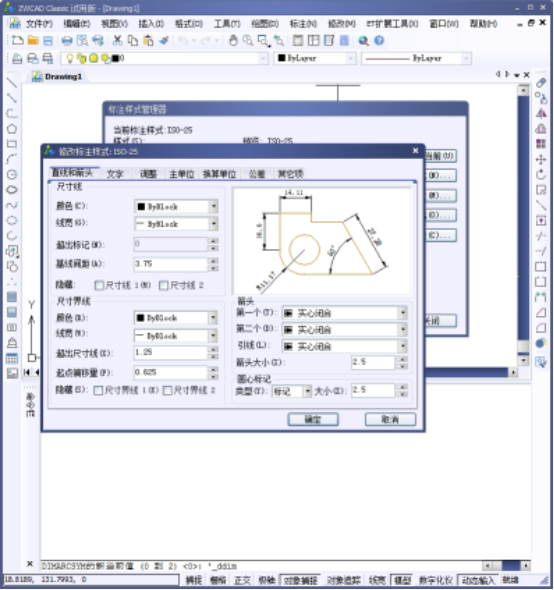

我们就就可以修改我们的标注样式了。




以上是我们中望CAD的操作过程,仅供参考。
