中望CAD中怎么根据切线交点绘制曲线
本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08
简介在CAD的线路放样中,经常会遇到,曲线。曲线要素给了交点坐标和切线方位角,怎么画曲线了? 这次我们就来简单的介绍下: 1.已知条件如图所示: 2.输入画圆命令,“c”,回车。
在CAD的线路放样中,经常会遇到,曲线。曲线要素给了交点坐标和切线方位角,怎么画曲线了?
这次我们就来简单的介绍下:

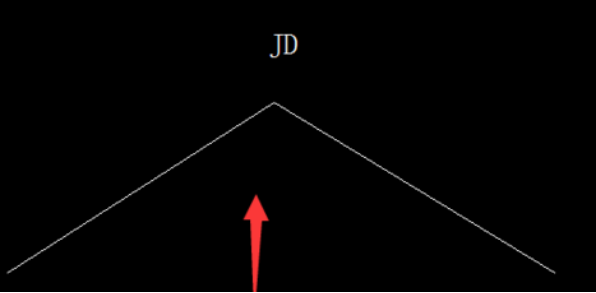

1.已知条件如图所示:

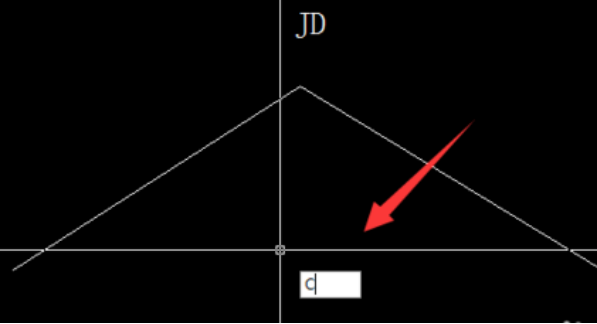

2.输入画圆命令,“c”,回车。

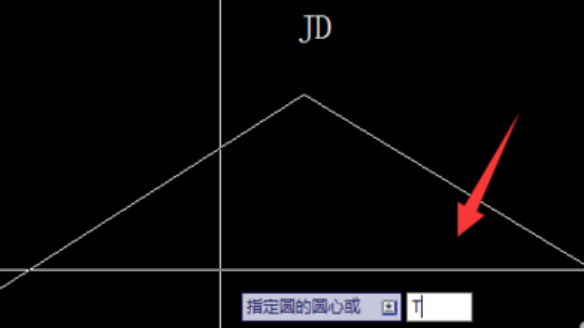

3.输入命令“t”,回车。

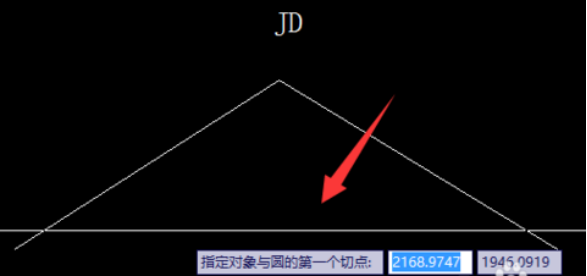

4.指定圆的第一个切点。

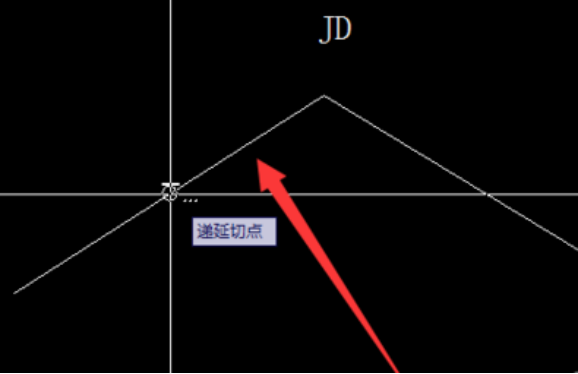

5.指定第一条切线上的任意一点。

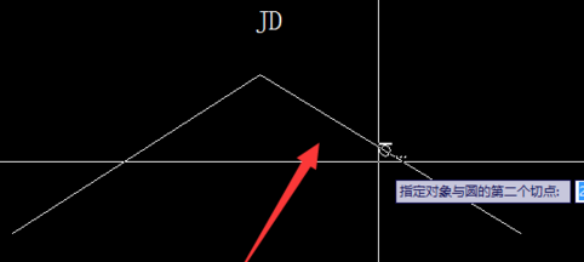

6.指定第一条切线上的任意一点。
7.指定相切圆的半径,回车

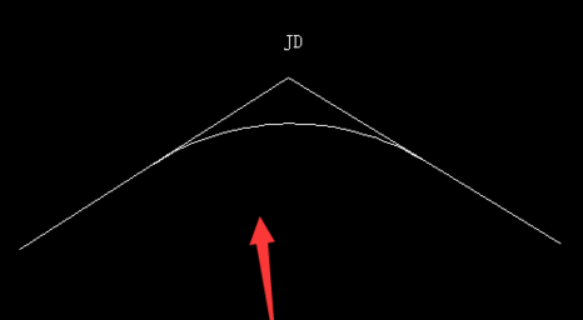

8.就可以得到一个相切的圆。

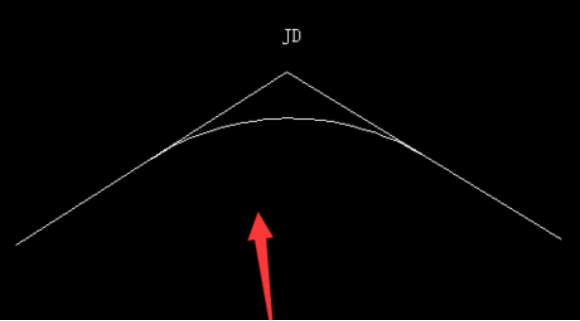

9.利用修建工具,对其进行修剪,可得到想要的曲线。
以上就是我们提供给大家的教程步骤了。
