中望CAD如何标注圆半径

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介我们在绘制图形的时候,有时候就需要我们对我们绘制的圆进行标注尺寸。我们该如何快速的标注出圆的大小呢? 我们这次说说如何标志圆的半径,看看下方的教程吧。 1.打开我们的中

我们在绘制图形的时候,有时候就需要我们对我们绘制的圆进行标注尺寸。我们该如何快速的标注出圆的大小呢?

我们这次说说如何标志圆的半径,看看下方的教程吧。

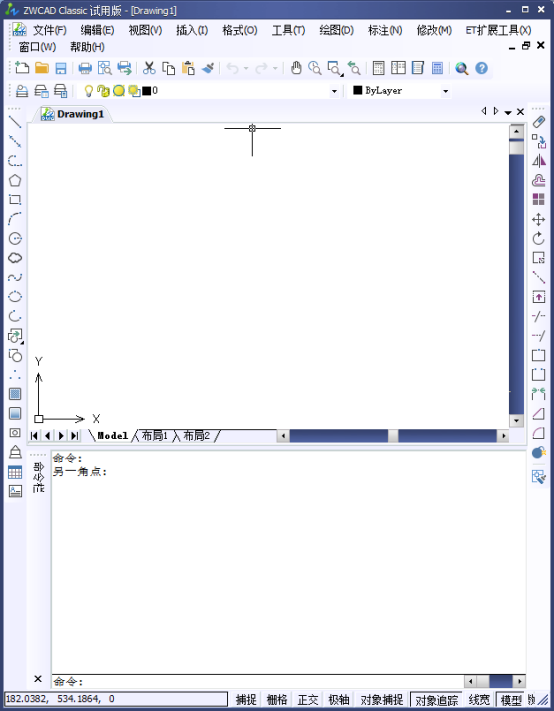

1.打开我们的中望CAD

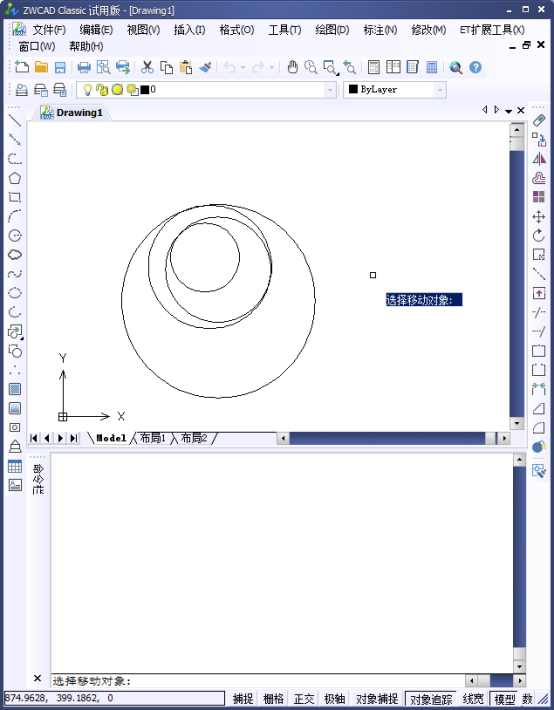

2.然后我们随意的绘制了一些圆形在CAD中,仅做参考。

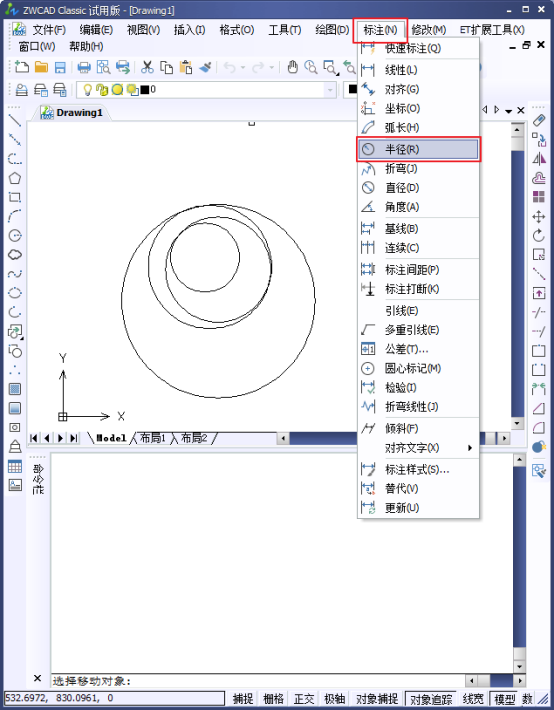

3.我们打开【标注】--【半径】

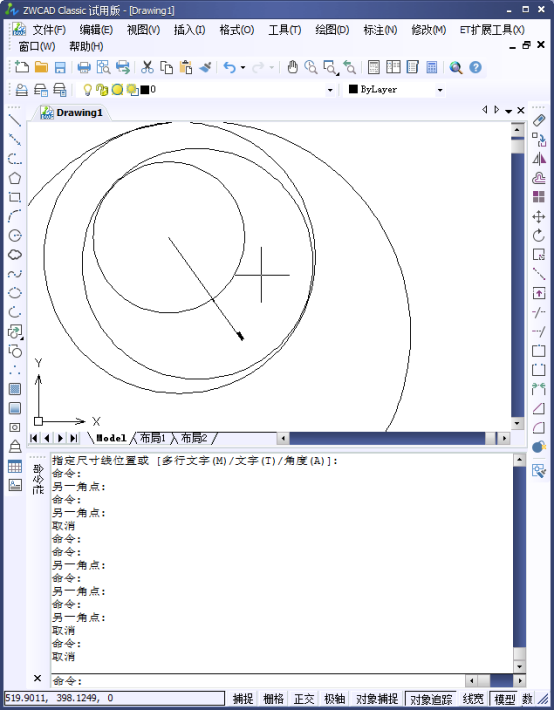

4.然后我们选择最小的那个圆,进行操作,标注的直线根据不同的需求改变。

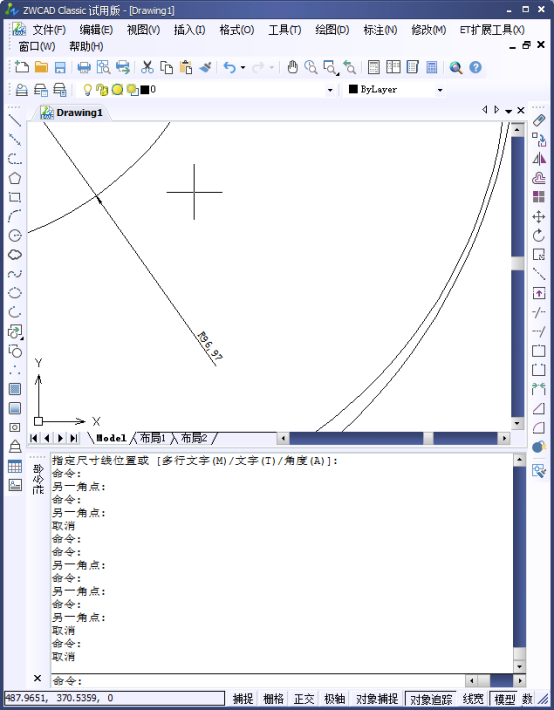

5.我们可以方法看到我们标注的小圆的半径值是多少。




以上是我们通过中望CAD进行操作得出的方式。
