中望CAD创建3维模型的基本方式
本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08
简介CAD能够完成平面的绘图要求外,同时还可以快速高效的建立简单三维模型,应用范围比如:现代板式家具、五金。 我们这回来看看如何使用我们的CAD去绘制一个配件的三维模型图, 详
CAD能够完成平面的绘图要求外,同时还可以快速高效的建立简单三维模型,应用范围比如:现代板式家具、五金。
我们这回来看看如何使用我们的CAD去绘制一个配件的三维模型图, 详细的操作我们还是要参考下图的步骤。

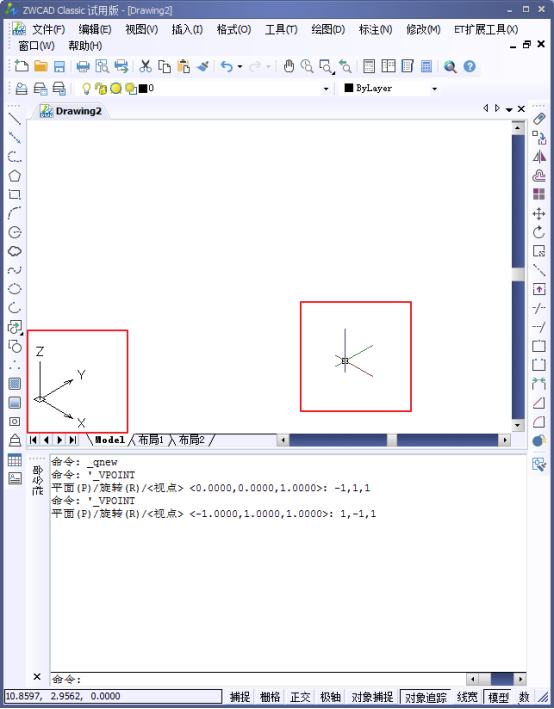

我们先把正常的二维视图切换到三维视图,
我们在三维建模的时候,最常使用的工具有:建模,实体编辑,视觉样式,视图,UCS(改变坐标系)。
建模思路1–拉伸
在平面上画出模型的剖面视图,使用面域工具,将封闭的线段建立成平面,通过拉伸工具,将平面拉伸为三维模型。 “面域”快捷键:REG ;“拉伸”快捷键:ext

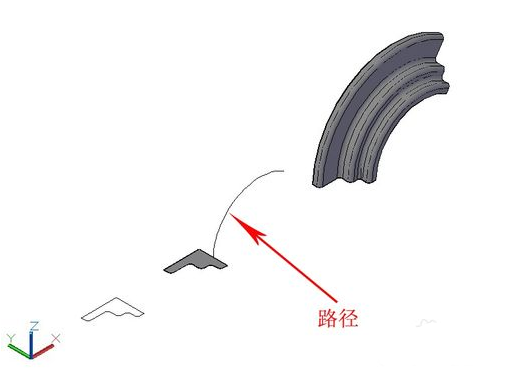

不仅可以直线拉伸,还可以画出路径,沿路径拉伸。操作方法:命令栏输入ext–选择剖面–空格–输入P(即沿路径拉伸)–选择路径线段–完成

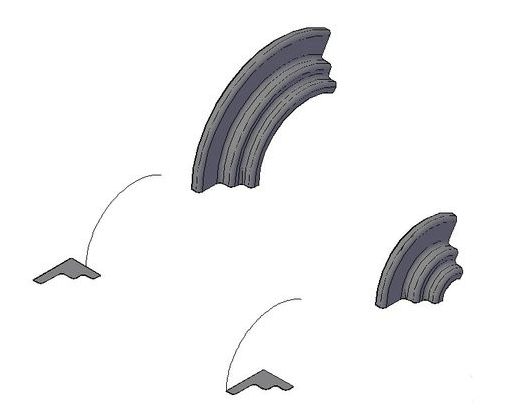

注意:沿路径拉伸时,路径放的位置不一样,拉伸出的模型也不一样,建模时需要思路清晰,路径是放哪个位置。
建模思路2–旋转

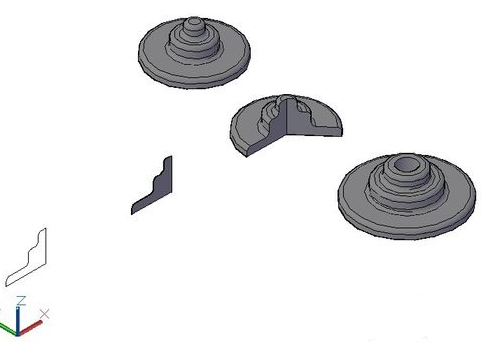

画剖面的一半,通过沿“中心线”旋转建立模型,可以旋转0~360度,中心线不同,旋转出的模型也不同。旋转的快捷键是:rev
注意:这里的旋转是实体编辑中的旋转,和旋转RO是两个命令。

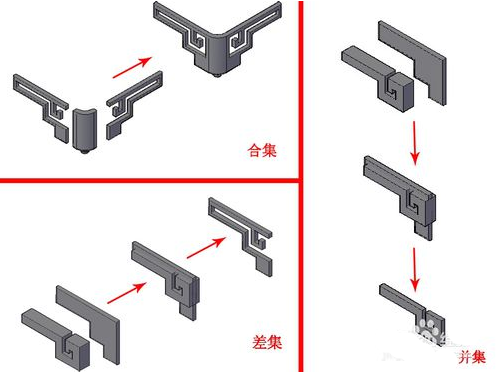

建模思路3–布尔运算
对于复杂的模型,往往需要使用布尔运算,合集、并集、差集,布尔运算在各个建模软件中的使用方法都是相同的
合集快捷键:uni
并集快捷键:in
差集快捷键:su
工具汇总
所有的快捷图标都集中在“建模”工具栏上
