如何画中望CAD中心线
本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08
简介CAD是应用最广泛的计算机辅助设计软件之一,学会CAD中心线怎么画是必不可少的,下面小编来教大家怎么做。 1.CAD中心线一般为点划线,画法很简单,我们先来设置线型。首先打开cad,
CAD是应用最广泛的计算机辅助设计软件之一,学会CAD中心线怎么画是必不可少的,下面小编来教大家怎么做。

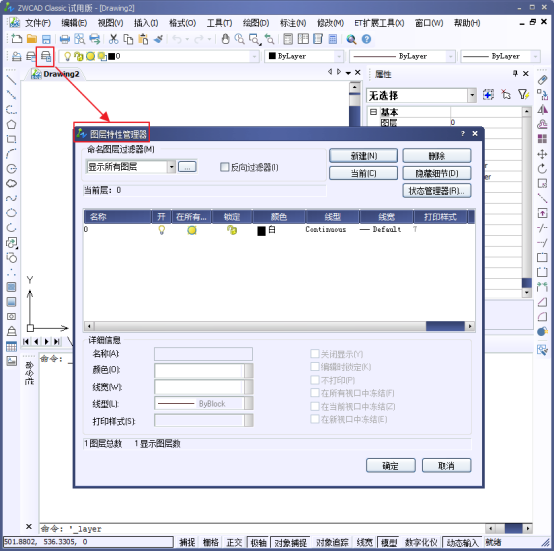

1.CAD中心线一般为点划线,画法很简单,我们先来设置线型。首先打开cad,点击计入图层特性管理器

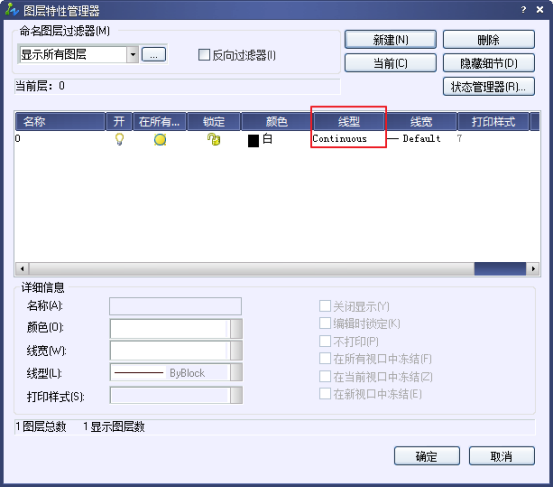

2.在图层特性管理器中点击线型进行设置。
3.我们点击【新建】,选择合适的中心线然后确定。

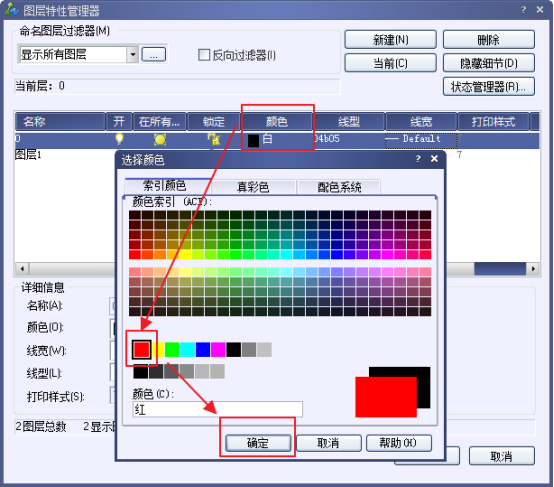

4.在图层中点击颜色进行设置,选择红色后确定。

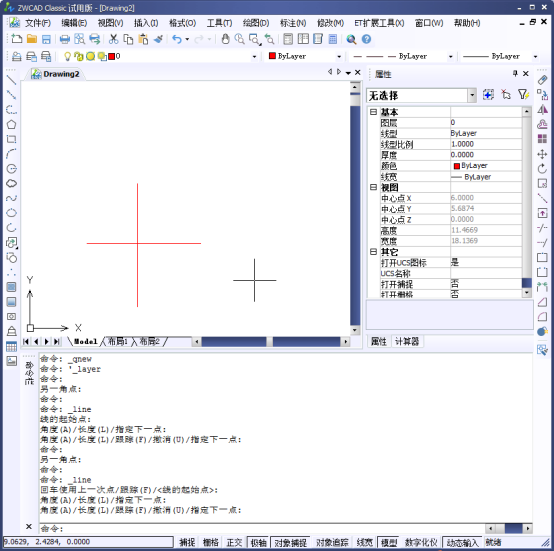

5. 此时用直线工具画出中心线,但是有时你会奇怪的发现画出来的线并不是点划线,其实这是因为 线型比例因子过小。

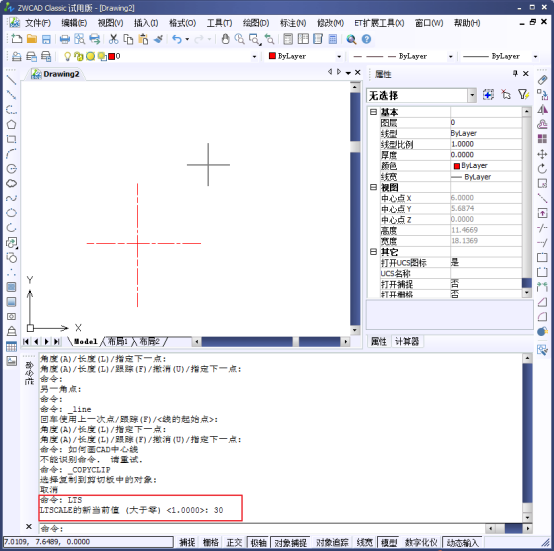

6. 输入“lts”然后按回车键确定,这里小编输入线型比例因子为30,按回车确定(如果不合适可以重新设置)。
以上。
