如何将中望CAD图纸打印成黑白的

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介方法一: 将图纸的线条全部调成白色再进行打印。为了不影响原有文件,一般先复制一个图框再进行调白,然后打印。操作步骤如下: 1、 选中要复制的图框。 点击保存并关闭,打印


方法一:

将图纸的线条全部调成白色再进行打印。为了不影响原有文件,一般先复制一个图框再进行调白,然后打印。操作步骤如下:


1、 选中要复制的图框。




点击保存并关闭,打印出来的便是黑白图纸。

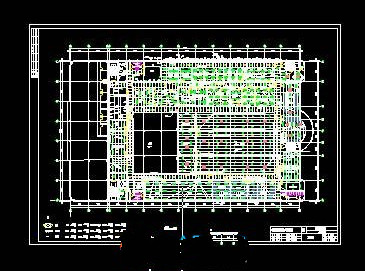

2、 选定以后的图框如下:




3、 然后鼠标左键点击右上角的复制图标:

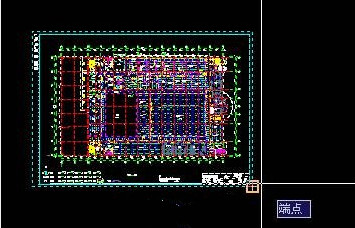

4、选择基准点(一般都选择图框右下角)单击鼠标左键。如图:

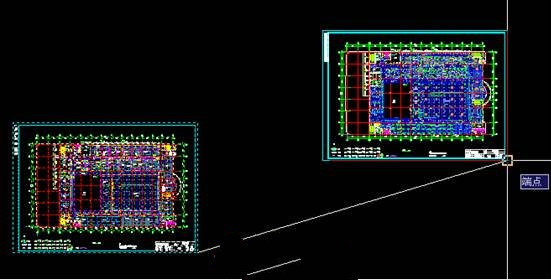

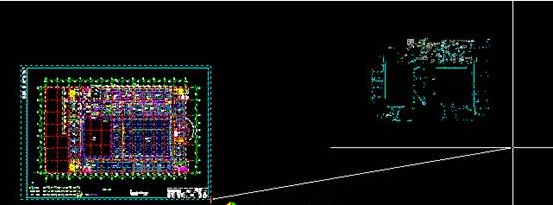

5、移动鼠标,选择一个合适的位置放置复制的图框。如图:




6、单击鼠标左键确定。得到结果如图:




7、按下ESC键,完成本次复制任务。


8、然后针对复制好的图框进行操作,对其进行黑白处理。即将它的所有线条都定个白色的。

A、选定图框,类似于步骤1、2;


B、选定以后找到右上角的如下图所示工具栏:

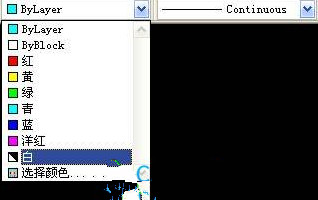

然后再进行下图所示操作:

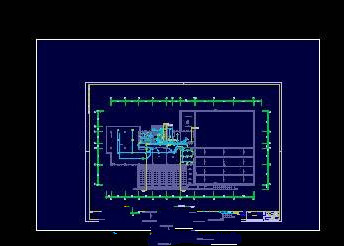

得到效果图如下:




这样,任务完成,打印出来就是黑白的了。


方法二:


通过打印设置来完成黑白打印。分解步骤如下:

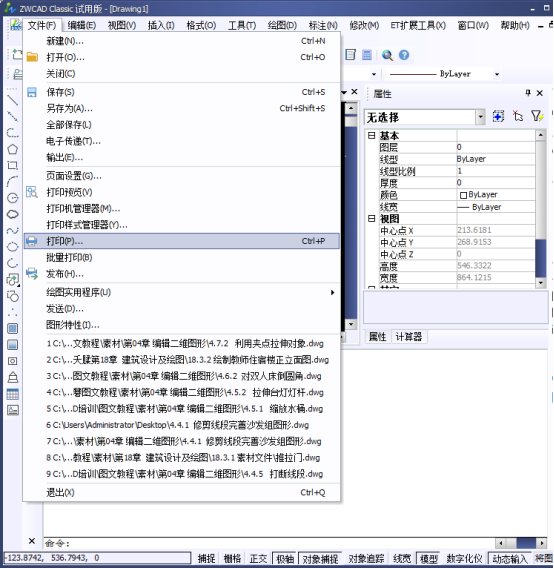

1、进入打印界面,如图:




2、弹出了打印的对话框。




3、选定要打印的区域或图框之后进行如下操作:

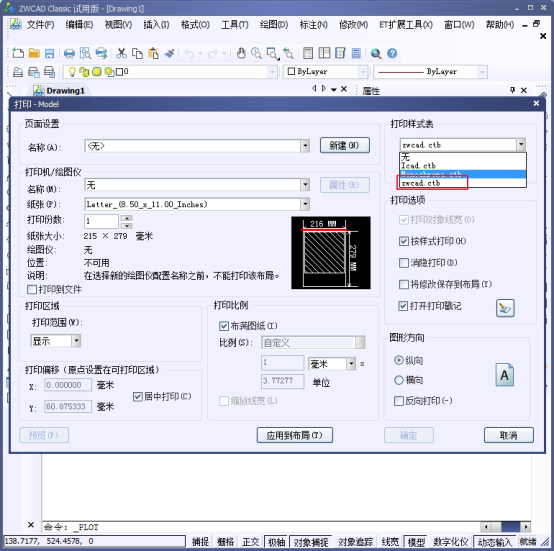

打印样式表里选择zwcad.ctb样式,如图:

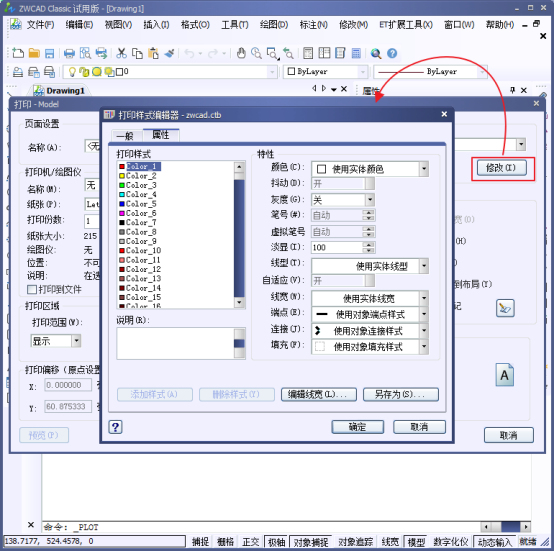

4、我们点击修改,然后弹出了打印编辑器的对话框。

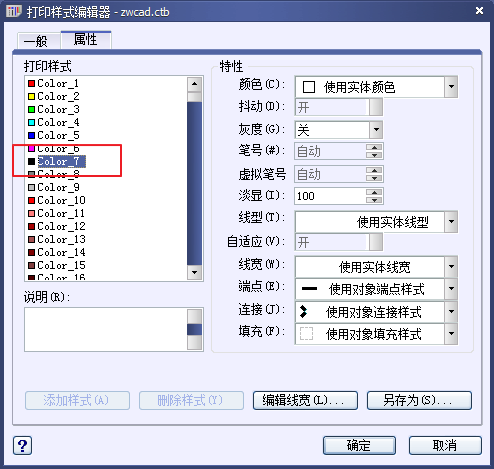

5、然后我们在颜色栏选择黑色,如下




6、最后我们确定,然后进行打印,我们出来的图就是黑白的啦。
