中望CAD怎样定义坐标系
本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08
简介我们在CAD绘制的时候,在已经绘制好我们某些内容之后,想要自己定义坐标系的话,我们该如何操作? 我们就来看看下面的步骤 1.首先,我们CAD默认的坐标系是在我们绘制界面的左下角
我们在CAD绘制的时候,在已经绘制好我们某些内容之后,想要自己定义坐标系的话,我们该如何操作?
我们就来看看下面的步骤
1.首先,我们CAD默认的坐标系是在我们绘制界面的左下角,现在我们想要自定义这个坐标系,我们就以图中的十字架交点作为原点建立坐标系, 我们来看看下图。
2.然后我们在命令行中输入【ucs】即为用户坐标系,

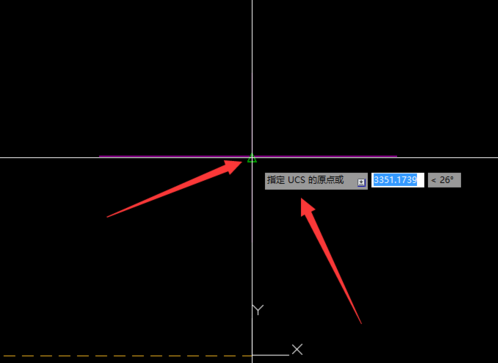

3.然后我们就指定我们的坐标原点,开启捕捉,指定十字架的交点为我们的原点。

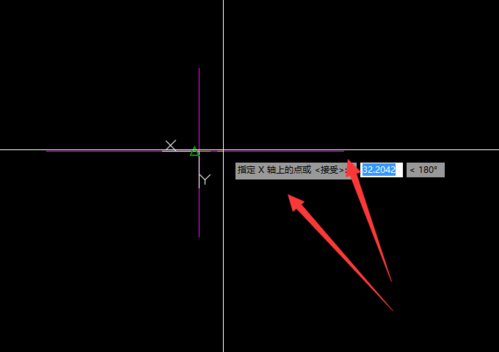

4.我们指定X轴,自定义是自家的一条边,

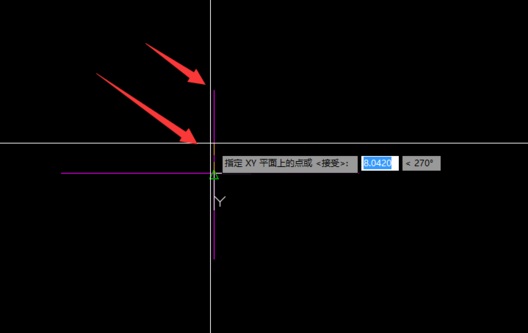

5.接下来指定Y轴,指定十字架的另一条垂直的边。

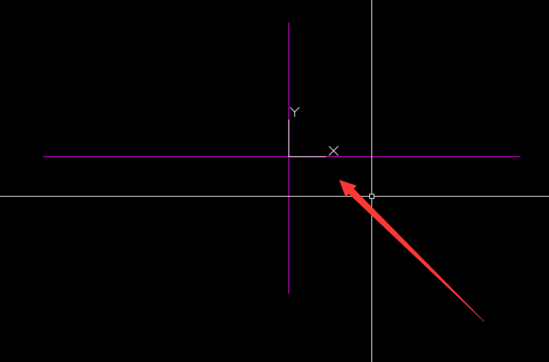

6.回车,我们的XY坐标轴就被我们重新定义了。
以上。
