中望CAD样条曲线指定起点、端点切向

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介我们在CAD中通过实例来进行详细的操作,建设以个样条曲线按照指定的起点和端点相切。 我们就来看看详细的操作步骤吧 1. 建立新图形文件:建立新图形文件,绘图区域为240×200。 2. 绘图

我们在CAD中通过实例来进行详细的操作,建设以个样条曲线按照指定的起点和端点相切。


我们就来看看详细的操作步骤吧


1. 建立新图形文件:建立新图形文件,绘图区域为240×200。


2. 绘图

- 绘制一个100×25的矩形。

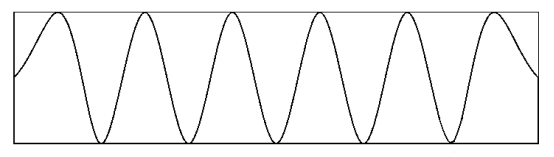

- 在矩形中绘制一条样条曲线,样条曲线顶点间距相等,左端点切线与垂直方向的夹角45°,右端点切线与垂直方向的夹角135°,完成后的图形参见下图


3. 保存:将完成的图形进行保存


CAD样条曲线指定起点、端点切向



指定起点切向,指定端点切向,我的方法用的是极坐标的输入方法。


当提示“指定起点切向:”时输入“<45”回车将鼠标移到左边单击即可。


指定端点切向方法类似。在画指定角度线段时也可以用这个文法。

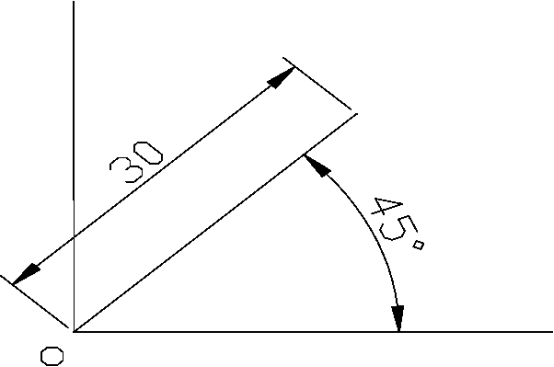

极坐标以水平向右为0度,在CAD中极坐标表示方法:<度数,长度


例如<45,30




相对极坐标与直角坐标类似,在极坐标前加“@”。


指定起点切向: <225


角度替代: 225


指定起点切向:


指定端点切向: <-45


角度替代: 315
