中望CAD由两个视图绘制第三视图的方法

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介用CAD做平面视图时,常遇到由两个视图补画第三视图的情形。不少人看到这种问题时,要是看到视图里给出了尺寸就直接按尺寸来做另一视图,要是没有给出尺寸时就用CAD中自带的工具

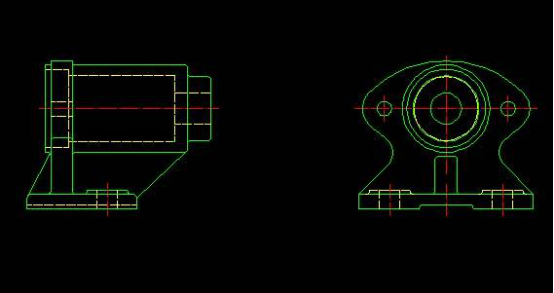

用CAD做平面视图时,常遇到由两个视图补画第三视图的情形。不少人看到这种问题时,要是看到视图里给出了尺寸就直接按尺寸来做另一视图,要是没有给出尺寸时就用CAD中自带的工具进行量取做另一视图。其实这都是不明智的做法,甚至会产生由于尺寸进位而导致的错误。下面,结合以下两个视图,就我常使用的一些做图方法介绍如下:


按下图所示复制左视图:




再把复制出来的图按图中所示旋转 -90度:



画出第一条线段:



按这种方法,可画出其它线段。

对于圆柱体及其它一些在两个视图中都有一样的表示方法的线段,可直接从一个视图复制过来,提高作图速度:



最后,按要求,画完图后,把主视图改为全剖视图。最终效果如下图:
