中望CAD制作块的两种方法

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介在CAD绘图过程中,我们经常需要将图形做一个图块来处理,方便绘图,减少错误率,提高工作效率。下面本人根据自己的经验,来分享下如何快速制作图块。共有两个方法,希望大家能

在CAD绘图过程中,我们经常需要将图形做一个图块来处理,方便绘图,减少错误率,提高工作效率。下面本人根据自己的经验,来分享下如何快速制作图块。共有两个方法,希望大家能受用。

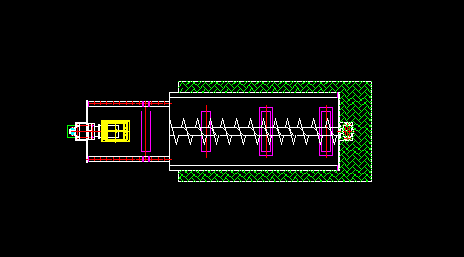

1、如下图所示,这是一台螺旋机,现在不是一整块,不方便整体移动和旋转,若我将他做成整块,需要布置和调整时,将变得极为方便。


CAD制作块的两种方法


方法一:

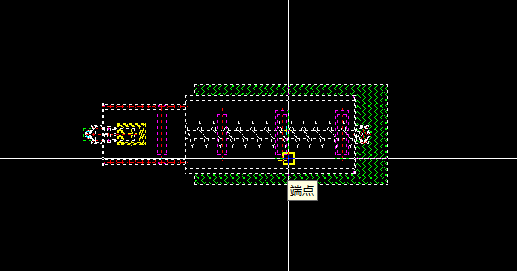

1、首先选中你需要制作块的图形,按住Ctrl+Shift+c,再选择基准点,便复制成功好你需要制作块的图形。


CAD制作块的两种方法

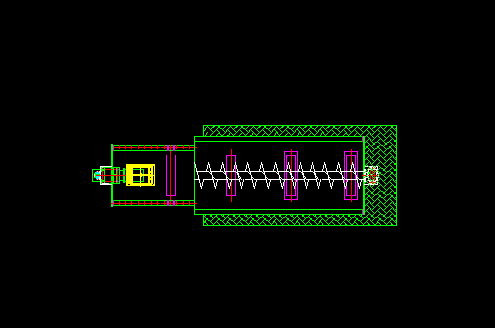

2、按住Ctrl+shift+v,黏贴你已做好快的图形,点击鼠标,图形便会以基准点进行黏贴 ,块便制作完成。如下图B,就是做好的块。再将原图删去。


CAD制作块的两种方法


方法二:


1、选中图形,输入B命令,便会跳出块定义对话框。将块命名,如图所示。


CAD制作块的两种方法


2、点击确定,图块便制作完成。


CAD制作块的两种方法
