中望CAD自动捕捉和临时捕捉

在我们CAD中提供了两种捕捉模式：自动捕捉和临时捕捉。

自动捕捉需要用户在捕捉特征点之前设置需要的捕捉点，当鼠标移动到这些对象捕捉点附近的时候，系统就会自动捕捉特征点。

临时捕捉是一种一次性捕捉模式，这种模式不需要提前设置，当用户需要时临时设置即可。且这种捕捉只是一次性的，就算是在命令未结束时候也不能反复使用；而在下次需要的时候则需要再一次的调出。

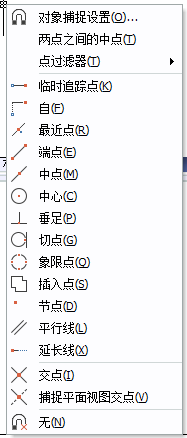

在命令行提示输入点坐标的时候，同时按住Shift+鼠标右键，系统会弹出下图所示的快捷菜单，在其中可以选择需要的捕捉类型。

此外，也可以直接执行捕捉对象的快捷命令来选择捕捉模式。例如，在绘制或者编辑图形的过程中，输入并执行MID快捷命令，将临时捕捉图形的中点；输入PER，将临时捕捉垂足点。

我们看一看看CAD常用对象捕捉模式及快捷命令如下表

捕捉模式 快捷命令 含义

临时追踪点 TT 简历临时追踪点

两点之间的中点 M2P 捕捉两个独立店之间的中点

捕捉自 FRO 与其他的捕捉方式配合使用，建立一个临时参考点，作为指出后续点的基点

端点 ENDP 捕捉直线或曲线的端点

中点 MID 捕捉直线或弧段的中间点

圆心 CEN 捕捉圆、椭圆或弧的中心点

节点 NOD 捕捉用POINT或DIVIDE等命令绘制的点对象

象限点 QUA 捕捉位于圆、椭圆或弧段上0°、90°、180°和270°处的点

交点 INT 捕捉两条直线或弧段的交点

延长线 EXT 捕捉对象延长线路径上的点

插入点 INS 捕捉图块、标注对象或外度参照等对象的插入点

垂足 PER 捕捉从椅子垫到已知直线的垂线的垂足

切点 TAN 捕捉圆、弧段以及其他曲线的切点

最近点 NEA 捕捉处在直线、弧段、椭圆或样条线上，而且距离光标最近的特征点

外观交点 APP 在三维视图汇中，从某个角度观察连个对象可能相交，但是实际上并不一定相交，可以使用【外观交点】功能捕捉对象在外观上相交的点

平行 PAR 选定路径上的一点，使通过该点的直线与已知直线的平行

无 NON 关闭对象捕捉模式

对象捕捉设置 OSNAP 对对象捕捉进行相关设置
