中望CAD中绘制与两圆相切的圆
本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08
简介如何在CAD中绘制与两个圆相切的圆,我们通过操作为大家示范一下如何绘制这样满足要求的圆。 实例: 1.我们打开中望CAD点击左侧的【圆】按钮。 2.我们先暂时绘制两个小圆在我们的
如何在CAD中绘制与两个圆相切的圆,我们通过操作为大家示范一下如何绘制这样满足要求的圆。
实例:

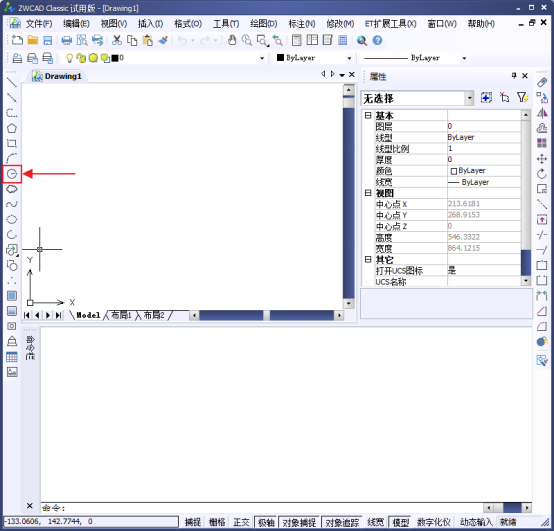

1.我们打开中望CAD点击左侧的【圆】按钮。
2.我们先暂时绘制两个小圆在我们的CAD界面上。

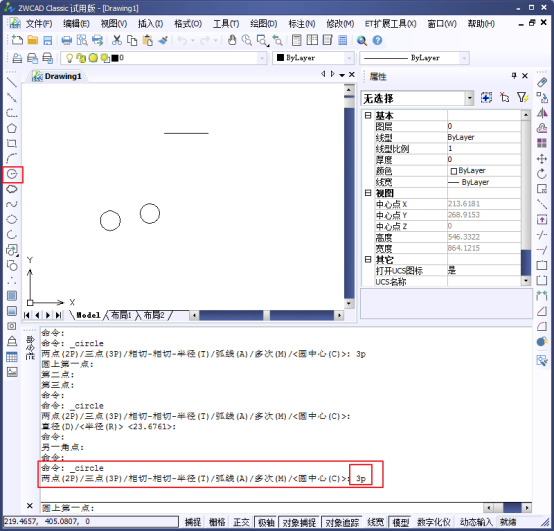

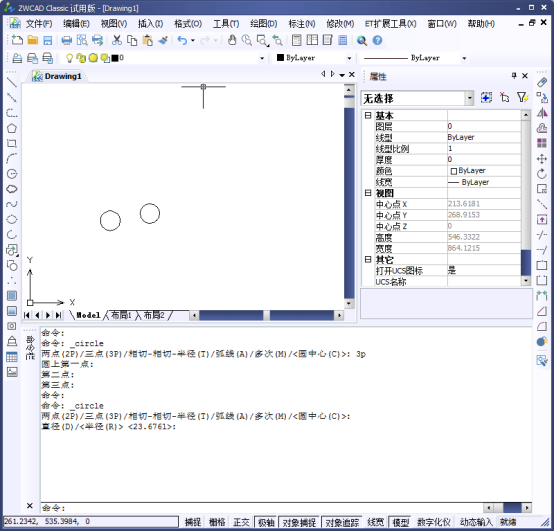

3. 我们点击绘制圆,通过三点方式定圆,命令:3P,参考下图。

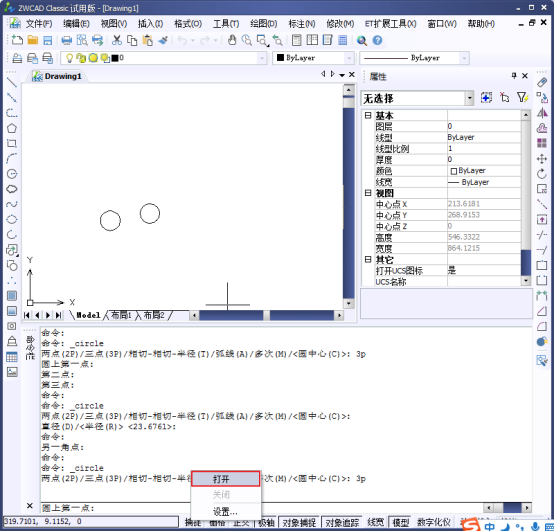

4. 我门打开对象捕捉,
5. 并选择对捕捉对象进行设置,仅选择切点。
6.设置好之后,我们在一开始绘制的两个小圆上任意点击一点选择切点,

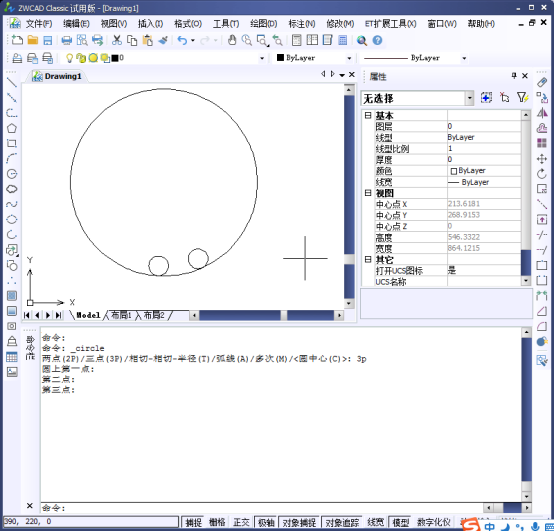

7. 我们通过三点绘制圆方式能够定好我们的相切圆。
以上,是我们提供的简单操作给大家,仅供参考。
