中望CAD三维建模梳子教程

本文转载来源:zwcad.com zwsoft.cn 中望CAD官方教程.如果作者或相关权利人不同意转载,请跟我们联系,我们立即删除文章。2021-05-08

简介1.首先绘制如图所示的图形 2. 将视图切换到西南等轴测视图,复制图形并将复制的图形向上移动2个单位,再绕直线旋转2° 3. 创建如图所示的2个面域: 4. 将圆弧打断并删除多余的对象:

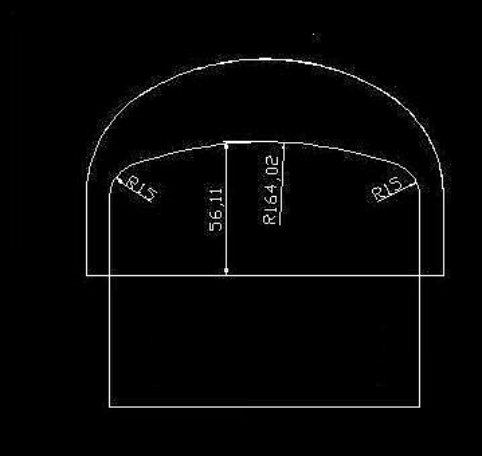

1.首先绘制如图所示的图形


CAD三维建模梳子教程

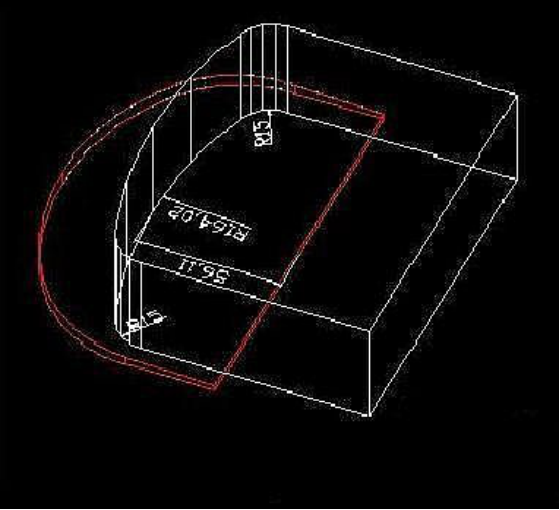

2. 将视图切换到西南等轴测视图,复制图形并将复制的图形向上移动2个单位,再绕直线旋转2°


CAD三维建模梳子教程

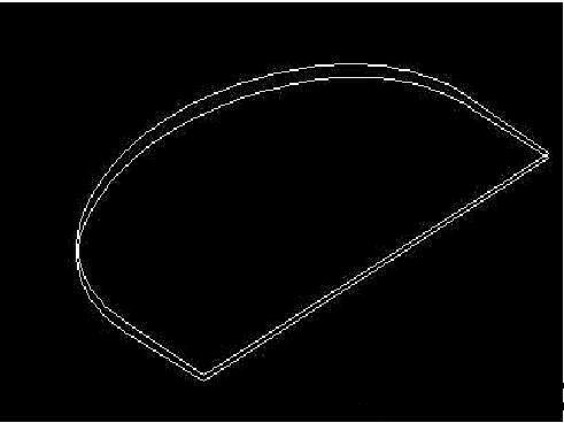

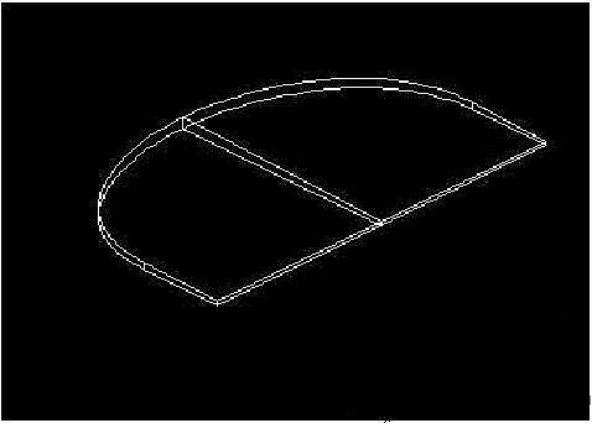

3. 创建如图所示的2个面域:


CAD三维建模梳子教程


4. 将圆弧打断并删除多余的对象:


CAD三维建模梳子教程

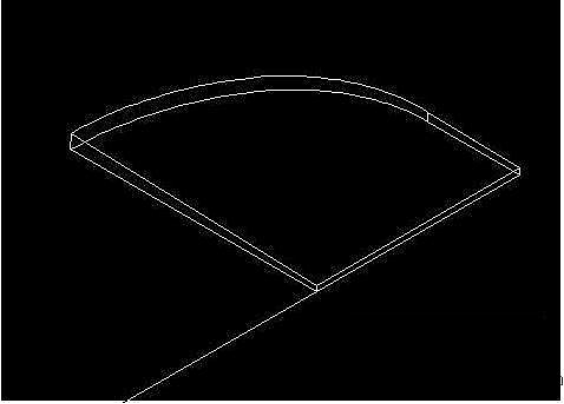

5. 利用放样功能,横截面选择创建的面域,导向曲线选择直线和圆弧:


CAD三维建模梳子教程

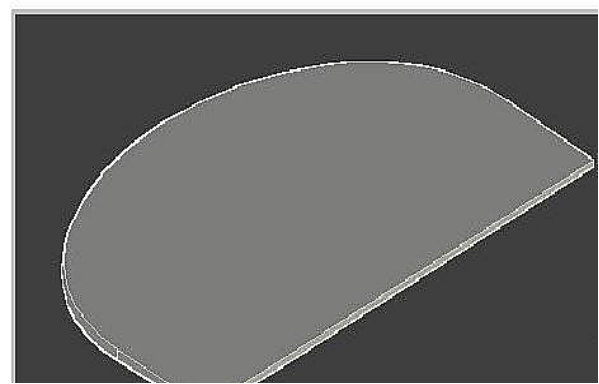

6. 将放样出的实体镜像一半并进行并集运算,选择并集:


CAD三维建模梳子教程

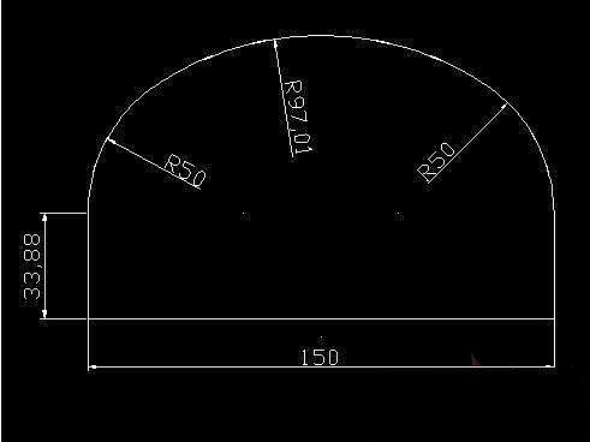

7. 切换到俯视图,绘制如图所示的图形,并拉伸成实体,利用差集将红色和白色实体进行运算:


CAD三维建模梳子教程


CAD三维建模梳子教程


CAD三维建模梳子教程

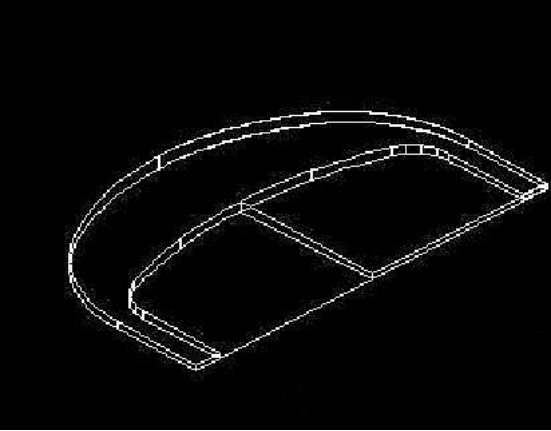

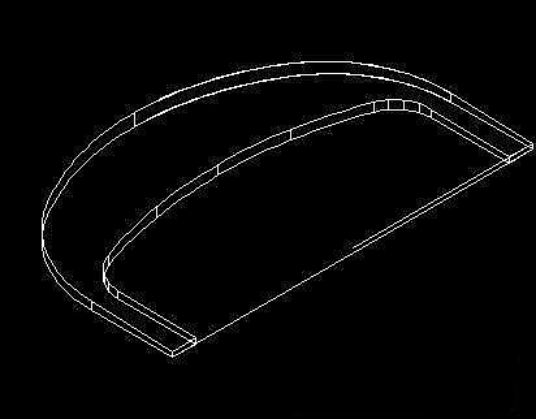

8. 补充图形,创建面域,拉伸成实体,并将拉伸成的实体镜像,进行布尔运算:


CAD三维建模梳子教程


9. 对局部进行倒直角和圆角,然后创建块(注意此时的UCS坐标系的状态):


CAD三维建模梳子教程


CAD三维建模梳子教程

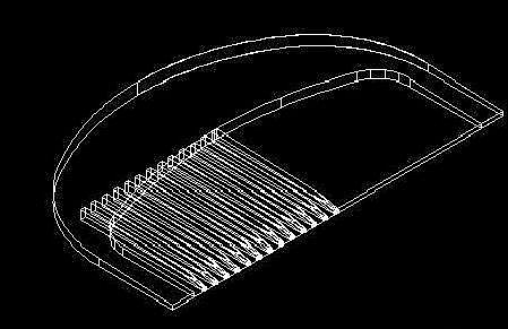

10. 将直线进行定数等分,然后插入块,指定插入的数量,并将插入的块分解为实体:


CAD三维建模梳子教程

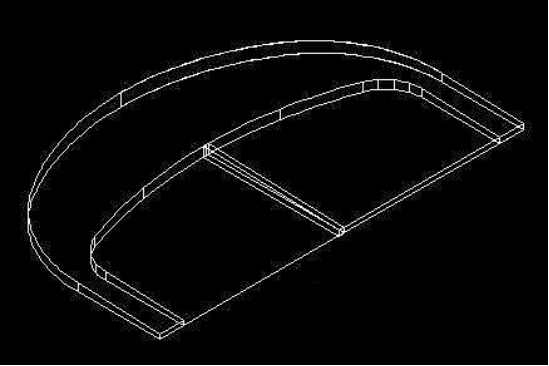

11. 利用镜像命令,做出如图所示的图形,使用并集运算:


CAD三维建模梳子教程

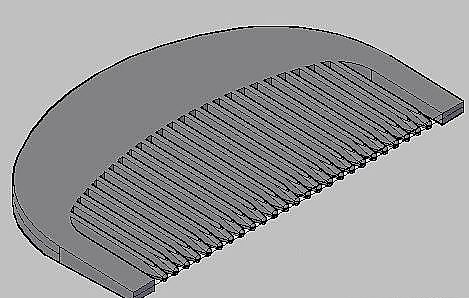

12. 进行体着色,查看效果:


CAD三维建模梳子教程


13. 选择材质“未喷漆木材”,大家选项可以自己调节:

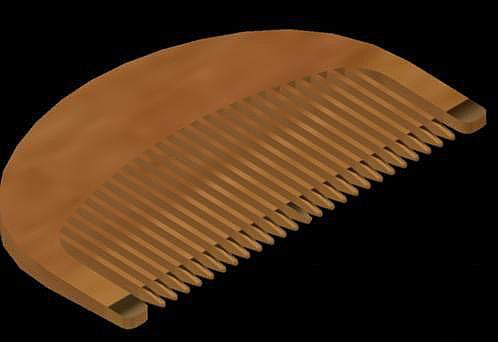

14. 选择木材贴图,将材质附着到梳子,渲染一下:


CAD三维建模梳子教程
