中望CAD如何旋转图形教程

CAD怎么旋转图形？CAD做图的时候，可能需要对图形进行旋转，但是只有参照物我们该怎么旋转呢？其实我们可以利用对齐命令快速旋转，下面分享解决办法，大家可以参考下列的方式。

CAD怎么旋转图形？有时候，我们需要对一个图形进行旋转，而只有参照物，没有角度，可以利用角度标注测量出角度，再进行旋转，也可以利用对齐命令快速旋转，在这里，主要介绍下对齐命令的使用方法。

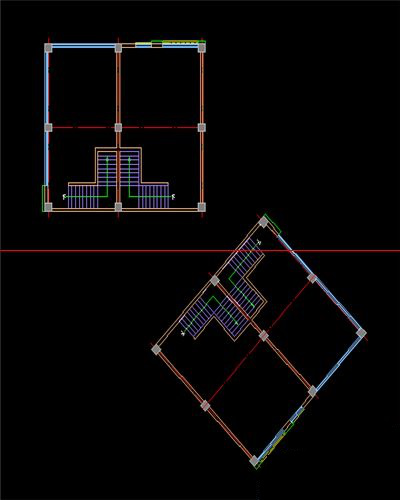

1、要从第一张图变成第二张图的形式，我们利用对齐命令进行操作。

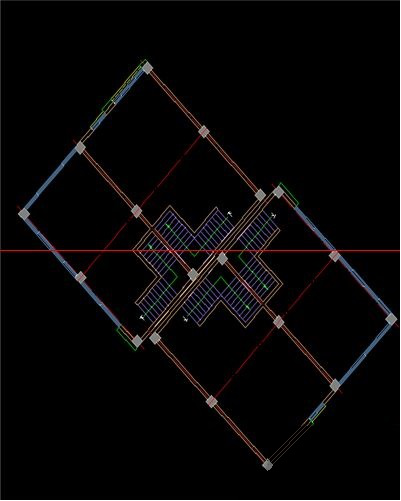

旋转前

旋转后

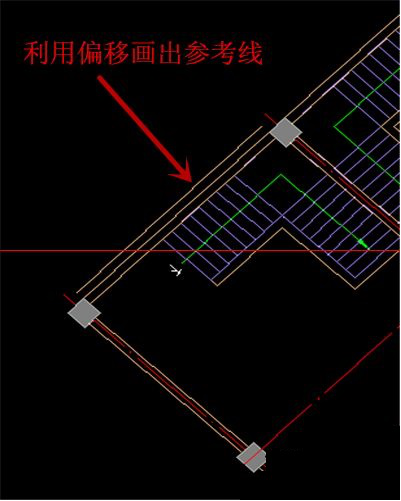

2、首先选择参照图形的一条线，进行“偏移”，偏移量为成图后两图形之间的距离。

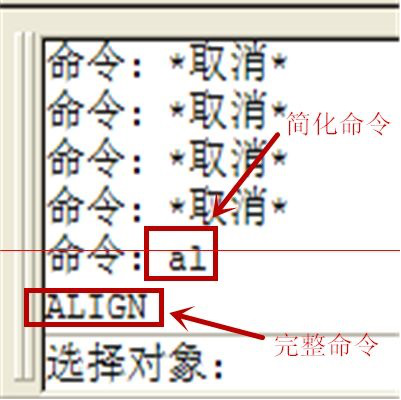

3、输入“AL”快捷键，或“ALIGN”的完整命令，回车。

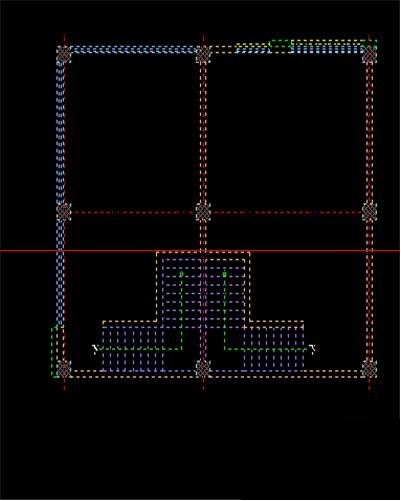

4、选择我们要旋转的图形，本步骤也可以跟第三步对调。

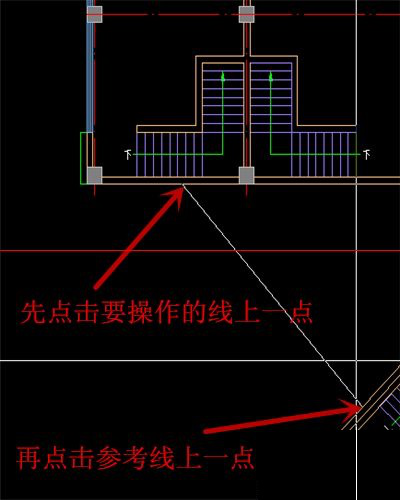

5、根据命令行的提示进行操作，先点击要操作图形线上的一点，再点击参考线的一点，这是会有显示一条白线。

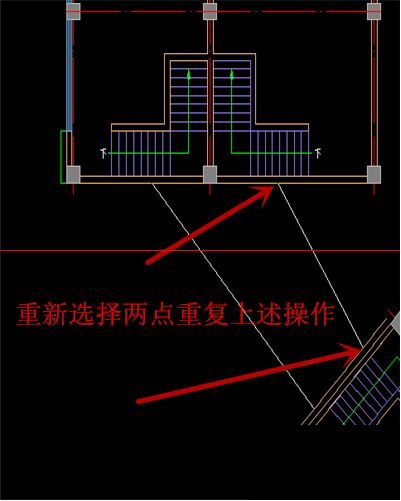

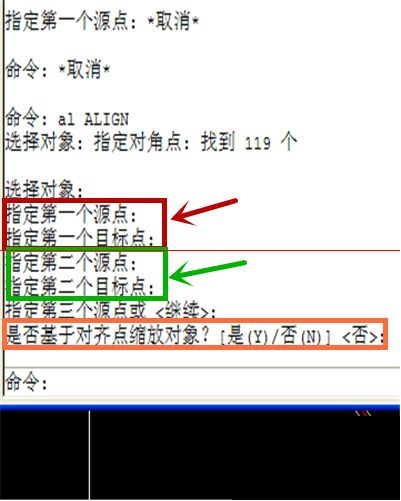

6、再根据上图中命令行的绿色框中提示进行操作，同样是先点击要操作图形线上的一点，再点击参考线上的一点。

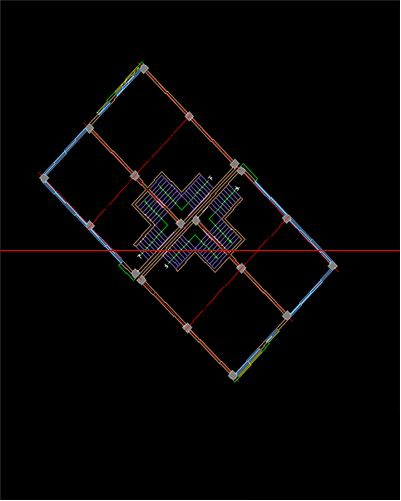

7、然后按“空格”，命令行会问你是否需要缩放，我们根据需要来选择“是”或“否”，再按“空格”，那么图形就旋转到参考线上了，再选中移动到我们需要的位置就好了。

注意：

操作前，可以将要旋转的图形做成块，方便我们后续的移动。
